Управляемый анализ: водотрубные и жаротрубные котлы

Котлы играют решающую роль в обеспечении тепла и электроэнергии, необходимых для многих процессов. Когда дело доходит до конструкции котлов, выделяются два основных типа: водотрубные и жаротрубные. Понимание различий и преимуществ каждого типа необходимо для принятия обоснованных решений при выборе правильного котла для вашего применения. В этой статье мы сравним и сопоставим водотрубные и жаротрубные котлы, выделив их уникальные характеристики, принципы работы и подходящие области применения.

Коммерческие и промышленные котлы работают по схожим принципам, независимо от конкретного типа (жаротрубные, водотрубные и т. д.). Эти котлы служат основной целью производства пара или горячей воды для отопления, производства электроэнергии или промышленных процессов. Источник топлива, такой как природный газ, нефть или биомасса, сгорает в камере сгорания котла. Тепло, полученное в процессе горения, передается в теплообменник котла.

Образовавшийся пар или горячая вода распределяются по трубам к различным точкам использования на объекте. Системы управления поддерживают оптимальные условия работы, регулируя подачу топлива и воздуха, уровень воды, давление и температуру, чтобы обеспечить эффективную и безопасную работу котла.

Водотрубные котлыВодотрубные котлы

Водотрубные котлы получили свое название от расположения поверхностей нагрева котла. В этой конструкции вода циркулирует внутри труб, окруженных горячими газами сгорания. Эти котлы имеют ряд преимуществ:

  1. Более высокая эффективность: водотрубные котлы обычно демонстрируют более высокую эффективность из-за большей площади поверхности нагрева и их способности выдерживать более высокое давление. Эта функция обеспечивает лучшую теплопередачу и приводит к повышению энергоэффективности.
  2. Повышенная безопасность: водотрубные котлы имеют преимущество в безопасности. Вода внутри труб действует как естественный барьер и снижает риск катастрофических взрывов. Меньший объем воды, содержащейся в трубках, также приводит к более быстрому времени отклика и быстрому образованию пара. Говоря о водотрубных и жаротрубных котлах: «Водотрубные котлы… требуют примерно 10% воды от жаротрубных котлов. Это помогает ограничить риск мгновенного превращения слишком большого количества воды в пар и сдувания дверей котла, что возможно с обычными котлами. Что еще более важно, вся вода находится внутри трубок. Если одна из этих трубок сломается из-за давления, это повлияет только на эту трубку, а не на весь котел. Это делает серьезный взрыв водотрубного котла практически невозможным».
  3. Масштабируемость: Водотрубные котлы хорошо подходят для приложений с высокой производительностью, таких как производство электроэнергии и крупномасштабные промышленные процессы, где требуется пар высокого давления и высокой температуры.

Жаротрубные котлы

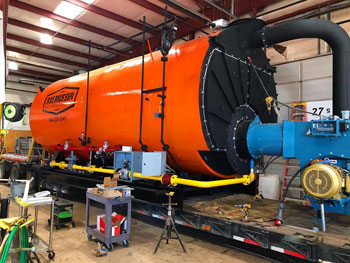

Жаротрубные котлыЖаротрубные котлы имеют конфигурацию, в которой горячие газы сгорания проходят через трубы, содержащие воду. Эта конструкция имеет явные преимущества:

  1. Компактный размер: жаротрубные котлы относительно компактны по сравнению с водотрубными котлами, что делает их пригодными для применения в ограниченном пространстве. Их меньший размер также облегчает транспортировку и установку.
  2. Время реакции: Жаротрубные котлы имеют особое преимущество в их способности более эффективно справляться с внезапным повышением нагрузки из-за их большой площади выхода пара. Однако, если давление упадет, потребуется больше времени, чтобы восстановить желаемое рабочее давление.
  3. Простота обслуживания: простая конструкция жаротрубных котлов упрощает процедуры обслуживания и ремонта. Доступ к трубкам легко достижим, что обеспечивает эффективную очистку и осмотр. Очистка и ремонт проще из-за возможности выполнять их снаружи, а не изнутри.

Плюсы водотрубного котла:

  • Благодаря своей конструкции эти котлы могут выдерживать очень высокое давление пара.
  • Повышенная безопасность, так как вода действует как естественный барьер.
  • Эти котлы имеют высокое качество пара.
  • Водотрубные котлы отлично справляются с работой на крупных электростанциях.

Минусы водотрубного котла:

  • Как правило, дороже в производстве и установке.
  • Требует большей физической площади по сравнению с жаротрубными котлами.
  • Очистка и обслуживание немного сложнее.

Плюсы огнетрубного котла:

  • Относительно низкая стоимость изготовления и монтажа.
  • Компактный размер, что делает его подходящим для приложений с ограниченным пространством.
  • Системы управления, как правило, проще в использовании, чем системы управления водяными трубами.
  • Простота обслуживания и доступ к трубкам для очистки и осмотра.

Минусы огнетрубного котла:

  • Как правило, они имеют меньшую мощность.
  • Более низкое качество производимого пара.
  • В них требуется больше времени для создания давления из-за большой емкости воды.
  • Контроль качества воды может быть более сложным.

Правильный выбор котла

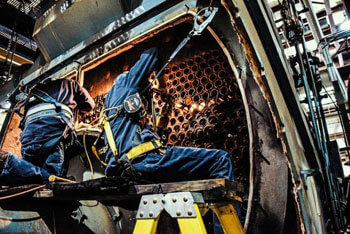

Правильный выбор котлаДебаты о водотрубных и жаротрубных котлах не будут иметь значения без регулярного технического обслуживания , включая очистку, осмотр и очистку воды. Выбор подходящего типа котла зависит от различных факторов. Эти факторы могут включать такие вещи, как конкретное приложение, желаемая емкость, требования к эффективности и ограничения по пространству. Вот несколько сценариев, в которых один тип может быть предпочтительнее другого:

1. Применение водотрубных котлов:

  • Электростанции
  • Промышленные процессы, требующие пара высокого давления
  • Паровые турбины

2. Области применения жаротрубных котлов:

  • Мелкомасштабные промышленные процессы
  • Коммерческие здания
  • Помещения с ограниченным пространством

Водотрубные и жаротрубные котлы Заключение:

Водотрубные котлы обладают более высокой эффективностью благодаря большей площади поверхности нагрева и способности выдерживать более высокое давление. Безопасность повышается, поскольку вода действует как естественный барьер, снижая риск взрыва. Водотрубные котлы масштабируются для применения с высокой производительностью и обеспечивают лучший контроль качества воды. Они требуют меньше обслуживания и имеют более длительный срок службы по сравнению с жаротрубными котлами. Эти преимущества делают водотрубные котлы подходящими для электростанций и промышленных процессов, требующих производства пара большой мощности. Как водотрубные, так и жаротрубные котлы обладают уникальными преимуществами, что делает их пригодными для различных применений. Водотрубные котлы превосходно подходят для сценариев с высокой производительностью, обеспечивая более высокую эффективность и повышенную безопасность. С другой стороны, жаротрубные котлы более компактны, просты в обслуживании и идеально подходят для приложений с ограниченным пространством. В конечном счете, выбор между двумя типами должен основываться на тщательном рассмотрении конкретных требований и ограничений предполагаемого приложения.
