Модулирующие регулирующие клапаныМодулирующие регулирующие клапаны — это устройства, используемые для регулирования потока жидкостей, таких как вода, воздух или пар. Этими клапанами управляет электронный или механический привод. Этот привод получает сигнал от системы управления и регулирует положение клапана для поддержания желаемого расхода.

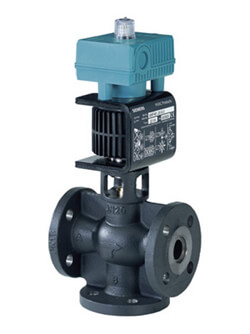

Автоматический регулирующий клапан. В системах отопления, вентиляции и кондиционирования воздуха, котлах и системах управления промышленными процессами используются модулирующие регулирующие клапаны. Они особенно полезны в системах, где требуется точный контроль расхода, например, при контроле температуры или регулировании давления.

ЧТО ТАКОЕ МОДУЛЯЦИЯ

Под модуляцией понимается способность клапана регулировать свое положение с небольшими приращениями. Это происходит в ответ на изменения переменных процесса, таких как скорость потока, давление или температура. Клапан способен модулировать или точно настраивать поток жидкости через него для поддержания желаемой заданной точки. В отличие от двухпозиционных клапанов, которые имеют только два положения: открытое и закрытое. Это позволяет более точно контролировать переменную процесса и поддерживать стабильное заданное значение.

ТИПЫ МОДУЛИРУЮЩИХ УПРАВЛЯЮЩИХ КЛАПАНОВТИПЫ МОДУЛИРУЮЩИХ УПРАВЛЯЮЩИХ КЛАПАНОВ

Существует несколько различных типов модулирующих регулирующих клапанов, каждый из которых имеет свой набор функций и возможностей. Некоторые из наиболее распространенных типов включают в себя:

  • Шаровые клапаны: Эти клапаны обеспечивают точный контроль потока. Они находятся в системах, требующих плотного отключения. Они имеют цилиндрический корпус и шток в форме пробки, который перемещается вверх и вниз для регулирования потока.
  • Мембранные клапаны: в этих клапанах используется гибкая мембрана для управления потоком. Они используются в системах, где жидкость является абразивной или коррозионной. Это связано с тем, что диафрагма обеспечивает барьер между жидкостью и внутренними компонентами клапана.
  • Поворотные затворы: эти клапаны имеют круглый диск, который вращается для регулирования потока. Они долговечны, относительно просты в обслуживании и могут выдерживать большие скорости потока. Их часто используют в системах, где пространство ограничено.

Рекомендуется проконсультироваться с инженером или экспертом в данной области, чтобы определить лучший тип модулирующего регулирующего клапана для конкретного применения.

МОДУЛИРУЮЩИЕ ПОЗИЦИОНЕРЫ

Модулирующие позиционеры — это устройства, которые контролируют положение модулирующего регулирующего клапана. Они получают управляющий сигнал от системы управления и преобразуют его в физическое движение штока клапана. Это, в свою очередь, регулирует поток жидкости через клапан. Сигнал управления представляет собой электрический или пневматический сигнал.

Модулирующие позиционеры работают вместе с системой управления, расходомером и регулирующим клапаном, обеспечивая поддержание системой правильного расхода.

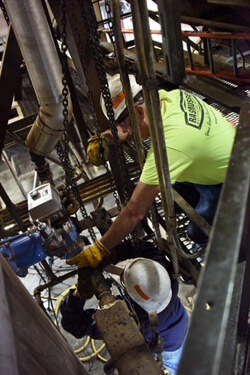

ОБСЛУЖИВАНИЕ УПРАВЛЯЮЩИХ КЛАПАНОВ.ОБСЛУЖИВАНИЕ УПРАВЛЯЮЩИХ КЛАПАНОВ.

Для обслуживания модулирующего регулирующего клапана выполните следующие действия:

  • Осмотрите клапан и привод на предмет видимых повреждений или износа.
  • Проверьте правильность перемещения штока клапана и при необходимости смажьте его.
  • Осмотрите седло клапана на предмет износа и при необходимости замените.
  • Проверьте выходной сигнал клапана по отношению к его входному сигналу, чтобы убедиться в правильной работе.
  • Проверьте ограничители хода клапана и при необходимости отрегулируйте их.
  • Очистите клапан и прилегающую территорию, чтобы предотвратить скопление мусора.
  • Проверьте управляющий сигнал клапана и при необходимости отрегулируйте его.
  • Проверьте правильность работы клапана и при необходимости повторите калибровку.

Важно всегда следовать рекомендациям производителя по техническому обслуживанию.
