Контрольный список по установке котла от экспертов по котлам

Установка котла — сложный процесс, требующий внимания к деталям, соблюдения стандартов безопасности и соблюдения рекомендаций производителя. Выбор правильной компании, которая вам поможет, имеет решающее значение! Следующий контрольный список по установке котла составлен на основе лучших отраслевых практик и ресурсов, таких как ABMA и Национальный совет инспекторов по сосудам под давлением. Как всегда, следуйте рекомендациям производителя, если у вас есть сомнения.

1. Подготовка к установке.

Оценка места установки.

Проверьте структурную целостность пола и фундамента котельной. Многие котлы весят более 100 000 фунтов во время работы.
Обеспечьте достаточное пространство для установки, эксплуатации и обслуживания. Зазоры должны соответствовать требованиям юрисдикции или спецификациям производителя.
Убедитесь, что помещение соответствует требованиям пожарной безопасности, вентиляции и теплового расширения.

Разрешения и соответствие

Получите все необходимые разрешения перед началом установки.
Ознакомьтесь с местными строительными нормами, экологическими нормами и требованиями страхования и соблюдайте их.

Выбор котла

Выберите котел, подходящий для предполагаемого применения (например, пар или горячая вода, мощность и эффективность).
Убедитесь, что характеристики котла соответствуют потребностям вашего объекта.

2. Воздух для горения и топливо

Подача воздуха

Убедитесь, что в котельной достаточно отверстий для воздуха для горения в соответствии со стандартами отрасли. Убедитесь, что отверстия рассчитаны на пиковый спрос и предотвращают отрицательное давление.
При необходимости установите моторизованные заслонки и убедитесь, что никакие препятствия не блокируют вентиляционные пути.

Подача газа

Используйте надлежащие материалы (например, черную железную трубу) и фитинги для газовых линий.
Проверьте давление газа, чтобы убедиться, что оно соответствует эксплуатационным требованиям котла.
Установите ручные запорные клапаны и ловушки для отложений.

Подача масла

Проверьте правильность размеров линий подачи масла и подтвердите совместимость с горелкой.
Убедитесь, что линии подачи масла свободны от воздуха и правильно заправлены перед запуском.

3. Водопровод и паровой трубопровод

Система подачи воды

Убедитесь в правильном выборе размера и материала для трубопровода подачи воды.
Установите обратные клапаны и запорные клапаны, где это необходимо.
Котлы с поверхностью нагрева воды более 500 кв. футов должны иметь два независимых метода подачи воды, если не применяются особые исключения. (Раздел I Кодекса ASME BPV)

Система продувки

Установите трубопровод продувки для облегчения регулярного обслуживания котла.
Убедитесь, что трубопровод проложен к системе утилизации, которая может выдерживать высокие температуры нагнетания.

Предохранительный клапан

Установите предохранительный клапан вертикально на самой высокой части котла перед любыми регулирующими клапанами.
Убедитесь, что предохранительные клапаны соответствуют требованиям Кодекса ASME BPV:
Паровые котлы (Раздел IV): установленное давление не превышает 15 фунтов на кв. дюйм, размер входного отверстия NPS ½–4½.
Водогрейные котлы (Раздел IV): Установите давление на уровне или ниже MAWP, размер входного отверстия NPS ¾–4½.
Пропускная способность предохранительного клапана должна превышать максимальную паропроизводительность котла.

Возврат конденсата

Проверьте размер и наклон обратного трубопровода, чтобы обеспечить надлежащий поток конденсата обратно в котел.
Изолируйте трубопровод конденсата для повышения эффективности.
При необходимости установите приемник конденсата и насос.

4. Электрические и управляющие системы

Электропитание

Убедитесь, что электроснабжение соответствует требованиям по напряжению и силе тока котла.
Убедитесь в надлежащем заземлении, чтобы предотвратить поражение электрическим током.

Управляющая проводка

Установите всю проводку в соответствии со стандартами NEC и инструкциями производителя.
Проверьте надлежащую работу систем управления, включая защитные блокировки и аварийные сигналы.

Для автоматических котлов:

Установите два регулятора давления: один рабочий регулятор и один регулятор верхнего предела с ручным сбросом (если это требуется юрисдикцией).

5. Системы вентиляции и выхлопа

Спроектируйте и установите систему вентиляции для управления объемом и температурой дымовых газов котла.
Используйте коррозионно-стойкие материалы для дымоходов.
Проверьте надлежащие условия тяги, чтобы обеспечить безопасную и эффективную работу.
При необходимости установите устройства контроля тяги, такие как барометрические заслонки.

6. Системы безопасности

Проверьте работу защитных блокировок, включая отсечки при низком уровне воды и системы защиты пламени.
Установите регуляторы давления и температуры верхнего предела, обеспечив правильную калибровку.
Убедитесь, что защитные устройства доступны для тестирования и обслуживания.
Убедитесь, что система аварийного отключения установлена и протестирована.

7. Запуск и тестирование системы

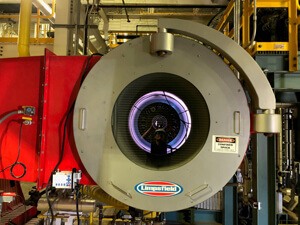

Передняя часть горелки
Гидростатические испытания
Проведите гидростатическое испытание давлением, чтобы подтвердить целостность котла и систем трубопроводов (обычно в 1,5 раза больше максимально допустимого рабочего давления (MAWP))
Проведите анализ сгорания, чтобы оптимизировать эффективность горелки и обеспечить соответствие нормам выбросов.
Эксплуатационные испытания
Проверьте котел в условиях полной нагрузки, чтобы убедиться, что все системы работают как положено.
Задокументируйте все результаты испытаний и устраните недостатки.

8. Послеустановочные и обучающие документы

Предоставьте владельцу руководства по эксплуатации, гарантийные данные и графики технического обслуживания.
Запишите и сохраните результаты испытаний, схемы установки и планы сборки.

Обучение

Обучите операторов основам эксплуатации котла, процедурам аварийного отключения и задачам планового технического обслуживания.
Проведите инструктаж по технике безопасности при работе с топливными системами и компонентами, работающими под давлением.

Заключение контрольного списка по установке котла

Этот контрольный список содержит передовые отраслевые практики для обеспечения безопасной, надежной и эффективной работы вашей котельной системы. Регулярное техническое обслуживание и мониторинг после установки еще больше повысят долговечность и производительность системы. Для получения конкретных рекомендаций обратитесь к документации производителя вашего котла.
