Проверка паровой системы
Правильная проверка паровой системы — это не просто проверка; это важная практика для предотвращения дорогостоящих простоев, отказов системы и инцидентов безопасности. В этом руководстве подробно описаны наиболее важные этапы проверки паровой системы, которые должны выполнять руководители предприятий, операторы котлов и бригады по техническому обслуживанию объектов.
Почему важны проверки паровой системы
Паровые системы содержат компоненты высокого давления и температуры с огромным количеством накопленной энергии. Хотя проверки котлов часто привлекают внимание, именно необожженные сосуды — такие как возвратные баки конденсата и деаэраторы — чаще всего становятся причиной катастрофических отказов.
Во многих случаях предупреждающие знаки уже присутствуют — их просто не замечают:
- Повторяющиеся утечки или колебания давления
- Скачки температуры возврата конденсата
- Оранжевые смотровые стекла (часто признак коррозии)
- Поведение оборудования, которое кажется «нормальным», но таковым не является
- Игнорирование этих признаков может привести к дорогостоящему — или опасному — отказу.
Проверка паровой системы: 8 критических областей для мониторинга
1. Проверка внутренних и внешних сосудов под давлением
- Осматривайте сосуды ежегодно (как минимум) или во время плановых остановок.
- Ищите точечные коррозии, утончение стенок и признаки плохого прошлого ремонта.
- Используйте ультразвуковую толщинометрию (UTT), чтобы выявить слабые места на ранней стадии.
2. Система возврата конденсата
- Проверяйте наличие точечных утечек в верхней части труб — явный признак кислородной коррозии.
- Записывайте температуру возврата. Внезапные изменения могут указывать на неисправности ловушки или проблемы с химическим составом воды.
- Нержавеющая сталь может замедлить коррозию, но не решит основные проблемы с качеством воды.
3. Производительность и компоненты деаэратора
- Убедитесь, что конденсат возвращается через правильный порт, чтобы обеспечить надлежащую деаэрацию.
- Остерегайтесь чрезмерного выпуска пара или «выдувания» пара — часто проблема с размером или контролем.
- Осматривайте поддоны, распылительные форсунки и клапаны управления паром во время планового обслуживания.

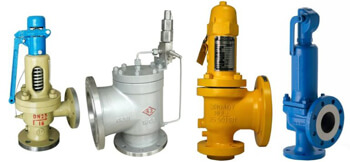

4. Предохранительные клапаны4 Предохранительные клапаны
- Перестраивайте и проверяйте предохранительные клапаны каждые 12 месяцев.
- Убедитесь, что предохранительные клапаны имеют правильный размер как для основной линии, так и для любых байпасов
- Сохраняйте действительную документацию с отметкой VR для инспекторов и страховщиков.
5. Редукционные клапаны (PRV)
- Убедитесь, что PRV поддерживают стабильное давление и правильно сбрасываются после скачков.
- Проверяйте задержку падения давления во время высокого спроса на подпитку — это может нарушить деаэрацию.
- Замените PRV, показывающие дрейф или застревание в условиях нагрузки.
6. Контрольно-измерительные приборы
- Регулярно проверяйте точность манометров давления и температуры.
- Исследуйте несоответствия, особенно во время пикового спроса или циклов подпитки водой.
- Оранжевый оттенок смотровых стекол часто является признаком выщелачивания железа — красным флагом коррозии.

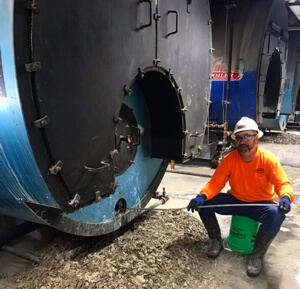

- Технический специалист удаляет накипь с котла7. Системы продувки и дренажа
- Регулярно продувайте конденсатные баки, деаэраторы и котлы для удаления осадка.
- Убедитесь, что линии управления и смотровые стекла не засорены скоплениями ила.
- Проверьте правильность работы нижних сливов, чтобы предотвратить ложные показания уровня.
8. Документация и ежедневные журналы
- Отслеживайте температуру, давление, уровень кислорода, жесткость воды, pH и расход топлива.
- Ищите тенденции, которые отклоняются от базового уровня — они часто сигнализируют о скрытых проблемах.
- редОбучите персонал точно регистрировать и исследовать аномалии, а не просто заполнять формы.
Бонусный совет: не пропускайте проверки третьей стороной
Даже хорошо обученные команды могут упустить то, что видят каждый день. Вот почему привлечение третьей стороны для проверки паровой системы — даже всего один раз в год — может выявить проблемы, которые не замечают внутренние команды. Это небольшая инвестиция с большой отдачей в плане времени безотказной работы и безопасности.
Заключительные мысли: проверка паровой системы
Умный план проверки паровой системы — это не просто обеспечение соответствия требованиям — это то, как вы опережаете сбои, защищаете своих людей и поддерживаете производство.
