Очистка котловой воды — маленькие шаги — большая экономия
Очистка котловой воды необходима для безопасной, эффективной и долговечной работы промышленных и коммерческих котельных систем. Без надлежащей очистки примеси в воде могут привести к образованию накипи, коррозии, накоплению шлама и переносу. Все эти проблемы снижают эффективность, вызывают дорогостоящие простои и сокращают срок службы оборудования. В этой статье рассматриваются основы очистки воды, распространенные проблемы, которые она предотвращает, основные методы очистки и то, как они влияют на различные котельные системы. Понимание этих принципов имеет решающее значение для любого технического специалиста, отвечающего за эксплуатацию или обслуживание котельных систем.
Введение: почему важна очистка воды
Вода является источником жизненной силы котельной системы, но она также представляет одну из самых больших угроз ее производительности и долговечности. Неочищенная или плохо очищенная вода может откладывать минералы, разъедать внутренние поверхности, загрязнять трубы и переносить загрязняющие вещества в паровую систему.
Программы очистки котловой воды предназначены для управления этими рисками путем контроля химического состава воды до, во время и после ее попадания в котел. Хорошо выполненная программа максимизирует энергоэффективность, сводит к минимуму внеплановое обслуживание, защищает компоненты системы и продлевает срок службы котла.
Для всех типов котлов определенные цели обработки являются универсальными:
- Предотвращение образования накипи на поверхностях теплообмена
- Предотвращение коррозии металлических компонентов
- Контроль накопления шлама и отложений
- Предотвращение попадания котловой воды в паровые системы
- Поддержание химического баланса для поддержки эффективной работы
Хотя эти основы применяются широко, программы обработки должны быть скорректированы в зависимости от типа котловой системы и того, как вода проходит через процесс.
Распространенные проблемы, вызванные плохой очисткой воды

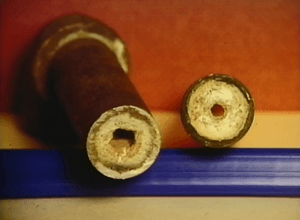

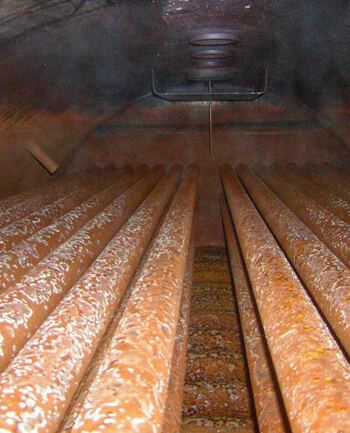

Накипь — это затвердевший слой минеральных отложений — в первую очередь соединений кальция, магния, кремния и железа, — который прилипает к поверхностям котла. Даже тонкий слой накипи может значительно снизить эффективность теплопередачи. Это заставляет котел сжигать больше топлива и увеличивает риск перегрева и выхода из строя труб.
Паровые котлы особенно уязвимы к образованию накипи из-за повышенного использования подпиточной воды и концентрации минералов, которые накапливаются в котловой воде. Гидронные системы (водяные котлы) могут испытывать более медленные темпы образования накипи, но все равно требуют бдительности.
По данным Министерства энергетики США, всего 1/32 дюйма накипи может увеличить потребление энергии котлом на 2–5%.
Коррозия — это постепенное разрушение металлических компонентов из-за химических реакций с водой и растворенными газами, особенно кислородом и углекислым газом. Если ее не контролировать, коррозия может привести к образованию ямок, поломкам труб, утечкам и структурным разрушениям.
Парогенераторные котлы сталкиваются с проблемами коррозии внутри котла и в линиях возврата конденсата из-за образования углекислоты. Закрытые гидронные системы в основном борются с внутренней коррозией, вызванной попаданием кислорода из-за плохой герметизации или недостаточной начальной деаэрации воды.
Контроль pH, удаление растворенного кислорода и применение ингибиторов коррозии имеют жизненно важное значение для защиты целостности системы.

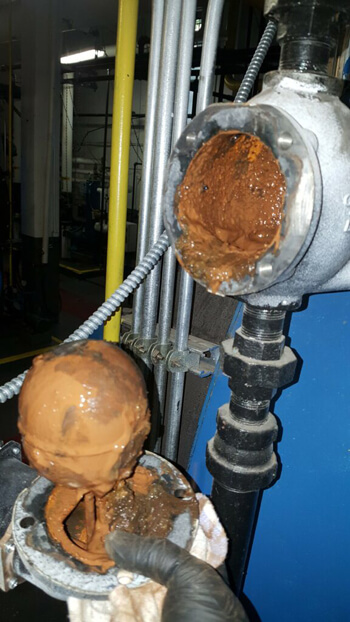

Накопление шлама и осадка. Шлам образуется, когда взвешенные твердые частицы и осажденные минералы оседают на дне котла. Это накопление снижает теплопередачу, создает горячие точки и может укрывать коррозионные агенты от металлических поверхностей.
Системы водяного отопления с минимальными потерями воды все равно со временем накапливают шлам из-за побочных продуктов коррозии, но гораздо медленнее. Паровые системы, получающие непрерывную подпиточную воду, должны активно управлять шламом с помощью эффективных методов продувки.
Перенос происходит, когда котловая вода, содержащая растворенные твердые частицы и примеси, увлекается в пар. Этот влажный, загрязненный пар может загрязнять паровые турбины, теплообменники и технологическое оборудование. Он также может вызывать гидравлический удар, который может быть чрезвычайно опасным.
Паровые котлы, работающие при более высоком давлении или с плохо контролируемым химическим составом воды, особенно подвержены риску переноса.
Основные компоненты успешной программы очистки котловой воды
1. Предварительная обработка питательной воды
Правильная обработка воды начинается еще до того, как вода попадет в котел. Питательная вода должна быть подготовлена для удаления загрязняющих веществ, которые в противном случае могли бы вызвать накипь или коррозию.
Обычные методы предварительной обработки включают:
- Умягчение: удаляет ионы кальция и магния, которые вызывают жесткость.
- Обесщелачивание: снижает щелочность для ограничения накипи и коррозии.
- Обратный осмос (ОО): удаляет широкий спектр растворенных твердых веществ, кремния и органических веществ.
- Деаэрация: физически удаляет растворенный кислород и углекислый газ до того, как вода попадет в котел.
Паровые котлы требуют непрерывной предварительной обработки питательной воды для управления поступающими примесями. Обычно системам гидронного горячего водоснабжения требуется только высококачественная вода для первоначального заполнения и периодической подпитки. Эту начальную воду необходимо тщательно контролировать, чтобы свести к минимуму риски коррозии с течением времени.
2. Внутренняя химическая обработка
После того, как вода попадает в котел, программы внутренней химической обработки контролируют примеси и защищают материалы котла.
Основные химические обработки включают:
- Поглотители кислорода: такие химикаты, как сульфит натрия или DEHA, удаляют остаточный кислород, предотвращая точечную коррозию.
- Ингибиторы накипи: фосфаты, полимеры или хелаты предотвращают осаждение минералов на поверхностях котла.
- Ингибиторы коррозии: такие химикаты, как нитриты, молибдаты и пленкообразующие амины, защищают металлические поверхности.
- Регуляторы pH: усилители щелочности поддерживают стабильный pH, что критически важно для предотвращения как кислотной, так и едкой коррозии.
В паровых системах для защиты возвратного трубопровода конденсата от коррозии углекислотой часто используются дополнительные химикаты, такие как нейтрализующие и пленкообразующие амины. В гидравлических системах внутренняя обработка в основном фокусируется на ингибировании коррозии и буферизации pH, с меньшим акцентом на контроле накипи, если подпиточная вода минимальна.

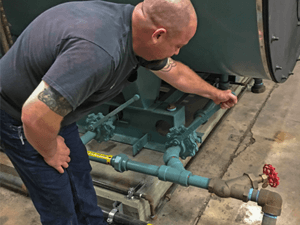

3. Управление продувкой
Намеренное удаление котловой воды для контроля концентрации растворенных твердых веществ и шлама называется продувкой.
- Донная продувка: удаляет шлам и осадок, скапливающиеся на дне котла.
- Поверхностная продувка: контролирует концентрацию растворенных твердых веществ (TDS) на поверхности воды.
Продувка имеет решающее значение в паровых котлах, поскольку процесс создания пара концентрирует минералы в котле. Когда пар уходит, все элементы, которые были в воде, остаются. Без регулярной продувки уровень TDS повышается, что приводит к пенообразованию, запотеванию, переносу и образованию накипи.
Водогретые (гидравлические) котлы требуют гораздо менее частой продувки, часто только для периодического обслуживания или когда проверка качества воды указывает на необходимость.
Согласно Американской ассоциации производителей котлов (ABMA), передовой опыт включает автоматическую продувку на основе непрерывных измерений проводимости.
4. Мониторинг качества воды
Постоянный мониторинг является основой любой успешной программы очистки.
Ключевые параметры для мониторинга:
- Проводимость: указывает на концентрацию общего количества растворенных твердых веществ (TDS).
- pH: должен оставаться в рекомендуемых пределах для минимизации коррозии.
- Жесткость: указывает на риск образования накипи.
- Щелочность: уравновешивает pH и буферную емкость.
- Растворенный кислород: должен быть минимизирован для предотвращения коррозии.
Регулярный отбор проб и отслеживание тенденций этих параметров помогают операторам выявлять проблемы на ранней стадии и соответствующим образом корректировать дозировку химикатов или методы эксплуатации.
Лучшие отраслевые практики и рекомендации
Такие организации, как Американское общество инженеров-механиков (ASME) и ABMA, предоставляют общепризнанные рекомендации по качеству котловой воды.
Ключевые рекомендации включают:
- Поддерживайте pH в диапазоне 10,5–11,0 для паровых котлов и 8,5–10,0 для гидравлических систем.
- Поддерживайте уровень растворенного кислорода ниже 7 ppb (частей на миллиард) в питательной воде.
- Контроль TDS и скорости продувки на основе давления в системе и эксплуатационных требований.
- Используйте соответствующие химические обработки для предотвращения накипи и коррозии.
- Регулярно проводите тестирование воды и отслеживайте тенденции для информирования о корректировках обработки.
Соблюдение этих стандартов обеспечивает безопасную эксплуатацию, максимальную эффективность и длительный срок службы котла.
Заключение: ценность последовательного управления водой.
Очистка воды — это не разовая задача, это непрерывный процесс, критически важный для защиты ваших инвестиций в котел. Правильная очистка воды повышает энергоэффективность, минимизирует затраты на ремонт, повышает надежность и продлевает срок службы как котлов, так и подключенного оборудования.
Независимо от того, управляете ли вы паровым котлом или системой жидкостного отопления, успех зависит от:
- Начала с правильно подготовленной воды
- Применения правильной внутренней химической обработки
- Внедрения эффективных методов продувки
- Мониторинга тенденций качества воды с течением времени
Понимание различий между типами систем гарантирует, что стратегии очистки будут адаптированы к фактическим условиям эксплуатации. Однако приверженность дисциплинированному управлению водными ресурсами остается неизменной для всех систем котлов.
Последовательная, хорошо продуманная программа очистки котловой воды — это не просто хорошая практика, это существенная инвестиция в безопасность, эффективность и прибыльность вашей работы.
Если у Вас еще возникли вопросы по чистке котловой воды….
Можно ли запускать котел с неочищенной водой?
Запуск котла с неочищенной водой чрезвычайно рискован. Это приводит к быстрому образованию накипи, коррозии, потере эффективности и потенциальному катастрофическому отказу. Даже кратковременная работа без очистки может привести к долгосрочному ущербу.
Всегда ли необходима очистка питательной воды?
Да. Даже высококачественная городская вода содержит минералы и растворенные газы, которые могут повредить котлы. Предварительная обработка, такая как умягчение, деаэрация или обратный осмос, удаляет вредные примеси до того, как вода попадет в систему.
В чем разница между внутренней и внешней очисткой котловой воды?
Внешняя обработка подготавливает питательную воду перед ее поступлением в котел (например, умягчение, деаэрация, фильтрация). Внутренняя обработка использует химикаты внутри котла для управления оставшимися примесями, предотвращения образования накипи, ингибирования коррозии и контроля pH.
Как выбрать правильную программу обработки котловой воды?
Выбор правильной программы зависит от типа котла, рабочего давления, качества источника воды и конструкции системы. Анализ воды необходим для адаптации оборудования предварительной обработки, выбора химикатов и методов мониторинга.
Имеет ли значение температура питательной воды при обработке котловой воды?
Да. Питательную воду следует подогревать (обычно до 180°F–220°F) перед поступлением в котел, чтобы снизить растворенный кислород и повысить эффективность системы. Более холодная питательная вода увеличивает риск теплового удара и кислородной коррозии.
