Теплообменники играют важную роль в передаче тепла между различными жидкостями или газами. В этой статье мы рассмотрим различные типы теплообменников в системах HVAC, их применение, преимущества и проблемы.
Распространенные теплообменники в системах HVAC
Существует несколько типов теплообменников, используемых в системах HVAC, включая пластинчатые и рамные, кожухотрубчатые и спиральные теплообменники.
Пластинчатые и рамные теплообменники состоят из ряда тонких металлических пластин, которые скреплены вместе. Это образует ряд каналов для протекания жидкости. Эти теплообменники обычно используются в небольших приложениях и известны своей высокой эффективностью и компактными размерами.
Кожухотрубчатые теплообменники являются одними из наиболее распространенных типов теплообменников, используемых в системах HVAC. Они состоят из ряда трубок, окруженных большей внешней оболочкой. Жидкость, которую нужно охладить или нагреть, протекает по трубкам. В то же время другая жидкость течет вокруг внешней стороны трубок, обеспечивая эффективную передачу тепла. Эти теплообменники обычно используются в более крупных приложениях и известны своей долговечностью и надежностью.
Спиральные теплообменники являются относительно новым типом теплообменников, которые становятся все более популярными в системах HVAC. Они состоят из ряда спиральных пластин, которые сложены вместе, образуя ряд каналов для протекания жидкости. Эти теплообменники известны своей высокой эффективностью и компактными размерами, что делает их отличным выбором для ограниченного пространства.
Преимущества теплообменников
Использование теплообменников в системах HVAC имеет множество преимуществ. Одним из главных преимуществ является энергоэффективность. Передавая тепло между жидкостями или газами, теплообменники уменьшают количество энергии, необходимое для охлаждения или обогрева здания. Кроме того, теплообменники известны своей долговечностью и надежностью, что делает их отличным выбором для долгосрочного использования в системах HVAC.
Распространенные проблемы с теплообменниками
Существует несколько распространенных проблем, которые могут возникнуть с теплообменниками в системах HVAC, в том числе:Загрязнение: Загрязнение происходит, когда грязь, пыль или другой мусор скапливаются на поверхностях теплообменника. Это снижает его эффективность и затрудняет передачу тепла.

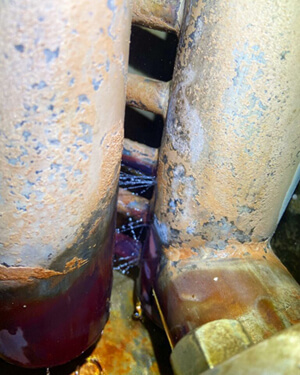

- Коррозия: Коррозия может возникнуть из-за воздействия на теплообменник едких химикатов или едких газов, что приводит к повреждению и снижению эффективности.
- Утечка: Утечка может возникнуть из-за различных факторов, включая коррозию или повреждение теплообменника. Утечка может привести к снижению эффективности и увеличению затрат на электроэнергию.
- Закупорка: Закупорка может возникнуть из-за накопления мусора или других материалов в теплообменнике. Это затрудняет прохождение жидкости и снижает его эффективность.
Неправильный размер: Использование теплообменника, который слишком мал или слишком велик для данного применения, может привести к снижению эффективности. - Ненадлежащее техническое обслуживание: Пренебрежение регулярным техническим обслуживанием и очисткой теплообменника может привести к загрязнению, коррозии и другим проблемам, которые могут снизить его эффективность.
Пример из реального мира
Газовая печь использует теплообменник для передачи тепла от сгорания природного газа в циркулирующий воздух. Теплообменник — это металлическая камера, расположенная внутри печи, где происходит процесс сгорания.
Процесс начинается, когда термостат посылает сигнал печи о начале нагрева. Система управления печью открывает клапан, чтобы природный газ поступал в камеру сгорания. Затем этот газ воспламеняется искрой или запальной горелкой. Тепло, выделяемое в процессе сгорания, передается в теплообменник.
Теплообменники в печах спроектированы с рядом металлических ребер. Эти ребра помогают увеличить площадь поверхности, что обеспечивает более эффективную передачу тепла. Когда воздух из здания циркулирует через печь, он проходит через теплообменник. Затем воздух поглощает тепло, выделяемое в процессе сгорания. Затем этот нагретый воздух распределяется по всему зданию через воздуховоды.
Теплообменник также служит в качестве средства безопасности. Он предназначен для предотвращения попадания дымовых газов, образующихся в печи, в жилое помещение. Теплообменник изготовлен из металла и имеет высокую теплопроводность. Это позволяет ему эффективно передавать тепло, а также предотвращает утечку дымовых газов в жилое помещение.
В заключение
Теплообменники являются важным компонентом систем HVAC и играют важную роль в передаче тепла между различными жидкостями или газами. Благодаря разнообразию типов и сфер применения теплообменники предлагают ряд преимуществ, включая энергоэффективность, долговечность и надежность.
Теплообменники — отличный выбор, если вы хотите обновить свою систему HVAC или покупаете новую систему.
