Основы и обслуживание вентилятора с рекуперацией теплаОсновы и обслуживание вентилятора с рекуперацией тепла

Прежде чем обсуждать обслуживание вентилятора с рекуперацией тепла, нам нужно обсудить воздухообмен. В каждом помещении требуется несколько воздухообменов. Застоявшийся воздух необходимо выводить, а свежий — подавать. Это обеспечивает хорошее качество воздуха в помещении и безопасные условия для находящихся в здании. Вентилятор с рекуперацией тепла предназначен для передачи тепла или холода из этого вытяжного воздуха в приточный воздух. Другими словами, HRV работает, передавая тепловую энергию между вытяжным и приточным воздухом.

Функция вентилятора с рекуперацией тепла зимой и летом

В зимние месяцы целью является экономия энергии при поддержании тепла в здании. Используя теплообменник, HRV возвращает тепло из теплого отработанного воздуха в более холодный наружный воздух. Это действие предварительно нагревает входящий воздух и снижает количество энергии, необходимое для обогрева здания.

Летом происходит обратное. Всасываемый воздух охлаждается отработанным воздухом, когда он поступает в здание.

Важно отметить, что между двумя источниками воздуха нет прямого взаимодействия. Передача тепла происходит путем пропуска двух воздушных потоков друг за другом, при этом теплообменник действует как барьер. Это гарантирует, что качество воздуха в помещении не ухудшается.

Основные компоненты вентилятора с рекуперацией тепла

  • Вытяжной воздуховод — этот воздуховод позволяет отработанному воздуху выходить из помещения.
  • Впускной воздуховод — этот воздуховод вводит наружный воздух в помещение
  • Теплообменник — теплообменники обычно изготавливаются из алюминия. Здесь происходит передача тепла между наружным и внутренним воздухом. Теплообменник имеет большие каналы для максимального увеличения площади поверхности.
  • Вентилятор нагнетателя воздуха — вентилятор нагнетателя воздуха приводится в действие двигателем нагнетателя. Он отвечает за подачу воздуха в помещение или из помещения через воздуховоды.
  • Фильтры — используются для того, чтобы гарантировать, что вы не вносите загрязняющие вещества с наружным воздухом.
  • Насос — они находятся в теплообменниках циркуляционного типа. Они используются для перекачивания жидкости между двумя отдельными теплообменниками. Это позволяет передавать энергию между двумя потоками воздуха, расположенными на достаточном расстоянии друг от друга.

Основные преимущества HRV

Строгие строительные нормы, повышающие эффективность, привели к появлению герметичных пространств, которые подавляют поток свежего воздуха, что увеличило количество используемых HRV. Вот почему так важно понимать эти 3 основных преимущества HRV:

  • 1. Снижает нагрузку на оборудование HVAC: из-за происходящего теплообмена системам HVAC требуется гораздо меньше работы для кондиционирования воздуха. Это означает меньший износ оборудования.
  • 2. Улучшает качество воздуха в помещении: при подаче постоянного потока свежего воздуха качество воздуха в помещении улучшится. HRV также пропускают этот воздух через фильтры, что снижает вероятность появления плесени, грибка, пылевых клещей и бактерий в вашем здании. По оценкам Агентства по охране окружающей среды, плохое качество воздуха в помещениях влияет на 33–50 % коммерческих зданий в Соединенных Штатах. Более 10 миллионов рабочих дней также теряются каждый год из-за плохого качества воздуха в помещениях.
  • 3. Повышение энергоэффективности: HRV могут передавать около 80 % энергии между потоками воздуха.

Статистика HRV

Согласно исследованию, проведенному инициативой по устойчивому жилью:

«HRV используют электричество для питания вентиляторов, в среднем они экономят в 4–5 раз больше энергии, чем потребляют в холодном климате. Средняя ощутимая эффективность для HRV находится в диапазоне 68–70 %. Модели с высокой производительностью могут достигать ощутимой эффективности в диапазоне 83–84 %. Устройства со средней эффективностью могут сократить потребление энергии на отопление на 15 %. Высокоэффективные модели позволяют сократить потребление энергии на отопление до 18%».

Контрольный список технического обслуживания вентилятора с рекуперацией тепла

Контрольный список вентилятора с рекуперацией тепла

  • Проверьте шаг лопастей, где применимо
  • Проверьте вращающееся соединение, где применимо
  • Проверьте/смажьте звенья лопастей, где применимо
  • Проверьте/смажьте сферический подшипник, где применимо
  • Смажьте узел ступицы крестовины, где применимо
  • Проверьте/очистите узел вентилятора
  • Смажьте подшипники вентилятора
  • Проверьте ремни и шкивы — отрегулируйте, если применимо
  • Затяните все гайки/болты/крепежные детали
  • Проверьте крепления двигателя и виброопоры
  • Проверьте напряжение/силу тока двигателя
  • Проверьте и затяните все электрические соединения
  • Проверьте контакторы/реле и т. д.
  • Смажьте/отрегулируйте соответствующие амортизаторы
  • Проверьте работу вентилятора
  • Замените фильтры
  • Смазывайте насос и подшипники двигателя в соответствии с рекомендациями производителя
  • Визуально проверьте выравнивание и соединение насоса
  • Проверьте условия работы двигателя
  • Проверьте электрические соединения и контакторы
  • Проверьте и очистите сетчатые фильтры
  • Проверьте ручные клапаны
  • Проверьте механическое уплотнение или набивку, если применимо
  • Проверьте точность манометров, если они есть
  • Очистите внешние поверхности, если необходимо
  • Примечание: в зависимости от типа устройства обслуживание может различаться.

Существует несколько типов вентиляторов с рекуперацией тепла, в том числе:

  • Вращающиеся тепловые роторные агрегаты
  • Стационарные пластинчатые теплообменники,
  • Тепловые насосы
  • Тепловые трубы
  • Run-Around
  • Материалы с изменяемой фазой
  • Пластинчатое тепло

Почему важны эффективность и обслуживание систем HVAC

Системы HVAC являются одними из крупнейших потребителей энергии в большинстве коммерческих зданий, на них приходится около 25% от общего потребления энергии. Соедините это с кривыми деградации ниже, и вы начнете понимать, что обслуживание является обязательным.

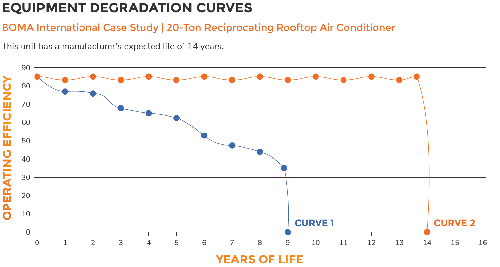

На графике ниже показано исследование, проведенное Ассоциацией владельцев и управляющих зданиями (АВУЗ).

Основы и обслуживание вентилятора с рекуперацией тепла

Это исследование сосредоточено на крышном кондиционере с возвратно-поступательным движением от 20 до 14 лет с ожидаемым сроком службы.

Как вы можете видеть, плохо обслуживаемый блок (кривая 1) прослужил 9 лет с ухудшением эффективности (рост потребления энергии и стоимости) на протяжении всего периода. С другой стороны, хорошо обслуживаемый блок (кривая 2) достиг ожидаемого производителем срока службы в 14 лет, сохранив при этом высокий уровень эффективности.

АВУЗ продолжает утверждать, что отказ хорошо обслуживаемого блока был вызван проблемой компрессора. Компрессор удалось заменить, что привело к продлению всей системы еще на 7 лет.

Два дополнительных совета по системам HVAC

Оптимизация внешнего воздушного потокаОптимизация внешнего воздушного потока

Большинство зданий приносят больше воздуха, чем необходимо, что приводит к огромным счетам за коммунальные услуги при нагреве и охлаждении наружного воздуха. Уменьшите скорость внешнего воздушного потока до минимума, разрешенного ASHRAE для каждого помещения. Уменьшение этого воздушного потока даст значительную экономию!

Установка датчиков CO2 в воздуховодах обратного воздуха и поддержание уровня CO2 в помещении также даст серьезную экономию. Обратитесь к специалисту по контролю температуры сегодня, чтобы узнать, работает ли ваше здание при эффективной температуре наружного воздуха

Предотвратите поломку системы HVAC, имея эти детали

Ниже приведен список деталей, которые вы можете держать на складе, чтобы ограничить дальнейшие расходы:

  • Воздушные фильтры
  • Ремни
  • Конденсаторы
  • Очистители конденсаторов катушек
  • Контакторы
  • Предохранители

Для более крупных объектов может быть экономически выгодно создать свой запас более дорогих сменных деталей. Особенно, если у вас есть пять или более единиц оборудования, которые совместно используют такие детали, как:

  • Двигатель
  • Конденсаторы
  • Газовые клапаны
  • Панель управления
  • Компрессоры
  • Подшипники
  • Валы
  • Крыльчатки и т. д.
