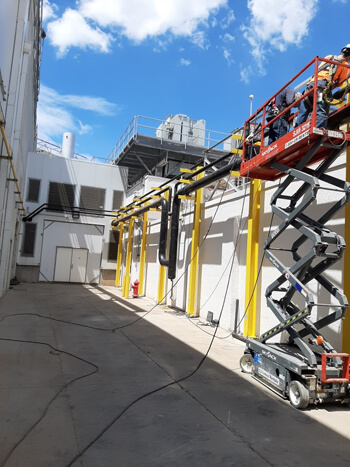

Технологические трубопроводы — это установка труб и связанных с ними компонентов, которые используются для транспортировки жидкостей, газов или других материалов внутри объекта. Это важный компонент многих производственных и промышленных процессов, обеспечивающий перемещение материалов через систему.
Без надлежащих систем трубопроводов было бы трудно или невозможно транспортировать материалы из одной части объекта в другую. Таким образом, эта форма трубопроводов является неотъемлемой частью многих производственных процессов, от химической обработки до производства энергии.
В этой статье мы рассмотрим различные типы технологических трубопроводов и ответим на некоторые распространенные вопросы.
КОМПОНЕНТЫ ТРУБОПРОВОДОВ
Это ряд различных компонентов, из которых состоят технологические трубопроводы. Конкретные компоненты будут зависеть от типа жидкости и требований системы. Некоторые общие компоненты этих трубопроводных систем включают в себя:
Трубы: основной компонент технологических трубопроводных систем, предназначенный для транспортировки жидкостей или газов из одного места в другое.- Фитинги: обычно соединяют трубы вместе или соединяют трубы с другими компонентами системы, такими как клапаны или насосы. К распространенным типам фитингов относятся колена, тройники и переходники. (подробнее см. ниже)
- Клапаны: контролируют поток жидкостей или газов через систему трубопроводов. Их можно использовать для остановки или запуска потока материалов, регулирования давления или управления направлением потока.
- Насосы: перемещают жидкости по системе трубопроводов, когда давление необходимо для преодоления трения или другого сопротивления в системе. Они часто перемещают жидкости из одной части системы в другую.
- Теплообменники: передают тепло между жидкостями в системе трубопроводов. Их часто используют в системах отопления и охлаждения.
Изоляция: уменьшает потери или прирост тепла, а также защищает рабочих от горячих или холодных труб. - Опоры и анкеры: удерживайте систему трубопроводов на месте. Они также предотвращают движение или вибрацию, которые могут повредить систему или вызвать утечки.

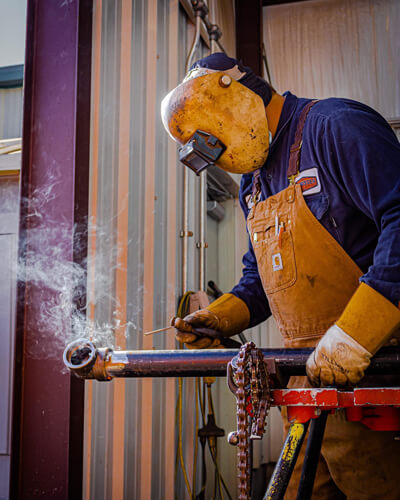

РАЗЛИЧНЫЕ ТИПЫ ФИТИНГОВ
В трубопроводных системах используются различные типы трубопроводной арматуры. Эти фитинги используются для соединения труб разного размера и формы или для изменения направления потока жидкости. Они также могут обеспечивать другие функции, такие как контроль, изоляция и регулирование. Важно отметить, что понимание того, какие фитинги следует использовать в системах высокого давления, всегда следует оставлять профессионалу. Вот некоторые из наиболее распространенных типов трубопроводной арматуры, используемых в технологических трубопроводах:
- Отводы: изменение направления потока жидкости в системе трубопроводов. Они доступны с углами разной степени, например, 45 градусов, 90 градусов и 180 градусов.
- Тройники: соедините три трубы вместе или обеспечьте ответвление в системе трубопроводов. Они доступны в равных и переходных тройниках.
- Муфты: соедините две трубы вместе и обеспечьте герметичное уплотнение между ними. Они доступны в различных материалах, таких как сталь, медь и пластик.
- Переходники: соедините вместе две трубы разного размера. Они доступны в концентрических и эксцентрических конфигурациях.
- Фланцы: соедините две трубы вместе или подсоедините трубу к клапану или другому оборудованию. Они доступны в различных материалах, таких как сталь, чугун и пластик.
- Клапаны: контролируют поток жидкостей в системе трубопроводов. Они могут быть ручными или автоматизированными и бывают разных типов, таких как задвижки, шаровые, шаровые, дроссельные и игольчатые клапаны.
- Соединения: соединяют две трубы вместе и обеспечивают легкий демонтаж системы трубопроводов. Они состоят из трёх частей – гайки, охватываемого конца и охватывающего конца.
- Переходники: соедините две трубы из разных материалов или типов. Они доступны в различных конфигурациях, например, от мужчины к женщине, от женщины к мужчине и от мужчины к мужчине.
- Колпачки и заглушки: Закройте конец трубы или фитинга, чтобы предотвратить утечку жидкости. Они доступны в различных материалах, таких как сталь, пластик и резина.
ГДЕ НАИБОЛЕЕ ИСПОЛЬЗУЮТСЯ ТЕХНОЛОГИЧЕСКИЕ ТРУБОПРОВОДЫ?
Этот тип трубопроводов используется в химической промышленности, производстве электроэнергии, системах отопления, вентиляции и кондиционирования воздуха, фармацевтике, производстве продуктов питания и напитков, а также добыче нефти и газа. В этих отраслях трубопроводы необходимы для безопасной и эффективной транспортировки жидкостей, газов и других материалов. Он играет решающую роль в обеспечении надежности и производительности производства и производственных процессов.
В ЧЕМ РАЗНИЦА МЕЖДУ ПРОИЗВОДСТВЕННЫМИ ТРУБАМИ И САНТЕХНИКОЙ?
Хотя и технологические трубопроводы, и сантехника предполагают установку труб, между ними существуют существенные различия. Водопроводные системы транспортируют воду и другие жидкости внутри здания для бытовых целей, таких как питье, купание и стирка. В этих системах обычно используются трубы, изготовленные из таких материалов, как ПВХ, медь и латунь. Они также регулируются строительными нормами и стандартами, обеспечивающими безопасные и санитарные условия.
С другой стороны, технологические трубопроводы используются для транспортировки жидкостей, газов и других материалов для промышленного и коммерческого применения. В этих системах используются трубы, изготовленные из таких материалов, как углеродистая сталь, нержавеющая сталь и медно-никелевые сплавы. Они также спроектированы так, чтобы выдерживать высокое давление, температуру и агрессивную среду. Этот тип трубопроводов регулируется нормами и стандартами, такими как ASME B31.3, которые обеспечивают безопасную и надежную работу трубопроводных систем.

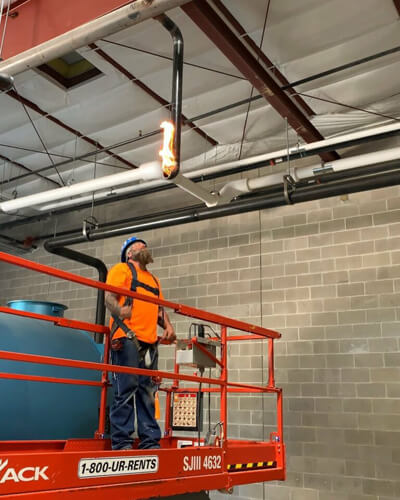

ЧТО ТАКОЕ ТРУБОПРОВОДЫ HVAC ?
Технологические трубопроводы HVAC относятся к монтажу систем трубопроводов для отопления, вентиляции и кондиционирования воздуха (HVAC). Эти системы транспортируют воздух и воду для целей отопления и охлаждения. Они также могут включать использование хладагентов или других жидкостей для охлаждения.
В трубопроводных системах HVAC могут использоваться такие материалы, как медь, сталь, пластик и различные типы сплавов. Они разработаны, чтобы выдерживать высокие давления и температуры, связанные с системами отопления, вентиляции и кондиционирования воздуха.
В ЧЕМ РАЗНИЦА МЕЖДУ ПРОИЗВОДСТВЕННЫМИ ТРУБАМИ И ЭНЕРГЕТИЧЕСКИМИ ТРУБАМИ?
Силовые трубопроводы — это особый тип технологических трубопроводов, которые используются на объектах производства электроэнергии, таких как электростанции. Эти трубопроводные системы предназначены для транспортировки жидкостей при высоких температурах и давлениях и должны соответствовать строгим стандартам безопасности и надежности. Системы силовых трубопроводов регулируются нормами и стандартами, такими как ASME B31.1, которые определяют требования к материалам, проектированию, изготовлению, проверке, испытаниям и эксплуатации.
РАЗЛИЧНЫЕ ТИПЫ ИЗОЛЯЦИИ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ

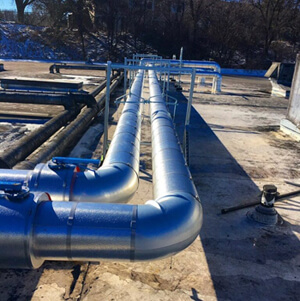

Изоляция трубопроводов является важнейшим компонентом любой трубопроводной системы. Вот некоторые из наиболее распространенных типов изоляции трубопроводов, используемых в трубопроводных системах:
СТЕКЛОИЗОЛЯЦИЯ
Изоляция из стекловолокна является одним из наиболее распространенных типов изоляции, используемой в технологических трубопроводах. Он изготовлен из стеклянных волокон, которые скручены и сплетены в форму одеяла или войлока. Он доступен разной толщины и плотности и может быть покрыт различными материалами, такими как алюминиевая фольга, ПВХ или армированная бумага.
ИЗОЛЯЦИЯ МИНЕРАЛЬНОЙ ВАТЫ
Изоляция из минеральной ваты изготавливается из каменных или шлаковых волокон, которые сплетены в форму полотна или войлока. Он доступен разной плотности и толщины и может быть покрыт различными материалами, такими как алюминиевая фольга, ПВХ или армированная бумага.
ПЕННАЯ ИЗОЛЯЦИЯ
Пенопластовая изоляция изготавливается из пенопласта с закрытыми или открытыми порами, который распыляется или наносится на место. Он доступен разной плотности и толщины и может быть покрыт различными материалами, такими как алюминиевая фольга, ПВХ или армированная бумага.
ИЗОЛЯЦИЯ СИЛИКАТА КАЛЬЦИЯ
Изоляция из силиката кальция изготавливается из силиката кальция, который формируется в виде жесткой плиты или покрытия трубы. Он доступен в различной плотности и толщины и обычно используется в условиях высоких температур.
АЭРГЕЛЕВАЯ ИЗОЛЯЦИЯ
Изоляция аэрогелем изготавливается из гелеобразного материала, который высушивается до твердого состояния. Он доступен в различных формах, таких как одеяла, панели и порошок, и очень эффективен в предотвращении потерь или притока тепла.
ОТРАЖАЮЩАЯ ИЗОЛЯЦИЯ
Светоотражающая изоляция состоит из слоя алюминиевой фольги или другого отражающего материала, прикрепленного к слою изоляции. Он отражает лучистое тепло и обычно используется в тех случаях, когда приток тепла является проблемой.
В целом, выбор изоляции трубопровода, используемой в трубопроводной системе, будет зависеть от конкретных требований системы. Это может включать температуру жидкости, окружающую среду, в которой расположена система трубопроводов, и желаемый уровень энергоэффективности.
ЗАКЛЮЧЕНИЕ
В заключение отметим, что технологические трубопроводы являются важнейшим компонентом многих производственных и промышленных процессов. Это обеспечивает безопасное и эффективное перемещение материалов через систему. Это сложная система, которая требует тщательного рассмотрения и опыта при проектировании, установке и обслуживании. Различные компоненты трубопроводных систем, включая трубы, фитинги, клапаны, насосы, теплообменники, изоляцию, опоры и анкеры. Все они играют жизненно важную роль в обеспечении надежной работы трубопроводной системы.
