обследование конденсатоотводчиковСекреты обследования конденсатоотводчиков: что делают лучшие заводы по-другому

Обследование конденсатоотводчиков — это аудит всех конденсатоотводчиков на предприятии для определения их рабочего состояния и эффективности. Конденсатоотводчики — это автоматические клапаны, которые удаляют конденсат (жидкую воду) и неконденсирующиеся газы из паровых систем, предотвращая при этом потерю острого пара. На промышленном предприятии сотни или тысячи конденсатоотводчиков помогают обеспечить эффективное использование пара для нужд отопления или технологических нужд.

Однако со временем конденсатоотводчики могут выйти из строя (постоянная утечка пара) или выйти из строя (блокировка сброса конденсата). Любой из режимов отказа приводит к потере энергии, влияет на производительность и даже может создавать угрозы безопасности, такие как гидравлический удар. Обследование конденсатоотводчиков выявляет эти вышедшие из строя конденсатоотводчики, чтобы их можно было отремонтировать или заменить. Это важно, так как даже один вышедший из строя конденсатоотводчик может привести к потере тысяч долларов энергии в год. В этом руководстве мы объясним, что включает в себя обследование конденсатоотводчиков, почему это так важно, последние статистические данные о потерях энергии из-за вышедших из строя конденсатоотводчиков и передовые методы.

Что такое обследование конденсатоотводчиков?

Обследование конденсатоотводчиков по сути является проверкой работоспособности и оценкой конденсатоотводчиков вашей паровой системы. Оно включает в себя осмотр каждого конденсатоотводчика на объекте для проверки его работоспособности. Обученные специалисты используют специальные инструменты для проверки производительности конденсатоотводчиков в нормальных рабочих условиях. Обычно каждый конденсатоотводчик проверяется на наличие признаков неисправности. Протекающий конденсатоотводчик будет выпускать острый пар (часто обнаруживаемый с помощью ультразвука или тепловизионной съемки), тогда как неисправный закрытый конденсатоотводчик будет холодным и не даст конденсату течь.

Обследование обычно включает в себя документирование местоположения каждого конденсатоотводчика, типа, модели, рабочего давления и состояния в отчете или базе данных. Важно отметить, что обследование конденсатоотводчиков — это не просто разовая проверка, а часть постоянной программы управления конденсатоотводчиками.

Министерство энергетики США (DOE) подчеркивает, что реализация практически любой программы профилактического обслуживания конденсатоотводчиков выгодна и очень рентабельна. Регулярные обследования помогают выявлять неисправности на ранней стадии, сокращая потери энергии и предотвращая усугубление проблем.

Почему обследование конденсатоотводчиков имеет решающее значение?

Почему обследование конденсатоотводчиков имеет решающее значение?

Когда конденсатоотводчики выходят из строя, они могут пропускать удивительно большое количество пара. Последние данные показывают, что потери энергии из-за отказа конденсатоотводчиков огромны в промышленности США. Согласно Федеральной программе управления энергопотреблением (FEMP), примерно 20% пара, выходящего из котла в типичной системе отопления помещений, теряется из-за утечки конденсатоотводчиков, если не реализована программа профилактического обслуживания. Другими словами, без регулярных осмотров и исправлений конденсатоотводчиков вы можете потерять пятую часть своего производства пара прямо из-за отказа конденсатоотводчиков. Это означает напрасную трату топлива, денег и ненужные выбросы углерода.

Министерство энергетики США оценивает, что от 15% до 30% конденсатоотводчиков в системе выйдут из строя в течение 3-5 лет, если их не проверять и не обслуживать регулярно, что существенно повлияет на клиентов. Даже в системах, которые обслуживаются, отраслевые данные показывают ежегодную частоту отказов около 5%-10% конденсатоотводчиков. Если игнорировать осмотры в течение нескольких лет, эти отказы накапливаются, что подчеркивает важность проведения регулярных осмотров.

Влияние этих неисправных конденсатоотводчиков на стоимость существенно. Один протекающий конденсатоотводчик может пропускать пар круглосуточно. Согласно одному анализу, конденсатоотводчик среднего размера (1 дюйм, при давлении пара ~160 фунтов на кв. дюйм), пропускающий всего 48 фунтов пара в час, будет тратить около 190 метрических тонн пара в год. Это эквивалентно примерно 7000 долларов США в год потерянной энергии (предполагая типичные затраты на производство пара). В реальных исследованиях поставщики услуг обычно обнаруживают от 50 000 до 250 000 долларов США в год потерь энергии из-за неисправных конденсатоотводчиков на одном объекте.

Существуют также экологические издержки — потерянный пар означает потраченное впустую топливо (природный газ, уголь и т. д.), сжигаемое в котле, что приводит к ненужным выбросам CO2. Устранение утечек пара — простой способ сократить углеродный след объекта.

Окупаемость наступает немедленно — DOE отметило, что замена неисправных конденсатоотводчиков обычно окупается менее чем за год за счет экономии энергии. В федеральном секторе было подсчитано, что комплексная программа обслуживания ловушек может сэкономить 80 миллионов долларов в год со средним сроком окупаемости менее 6 месяцев.

Подготовка к обследованию

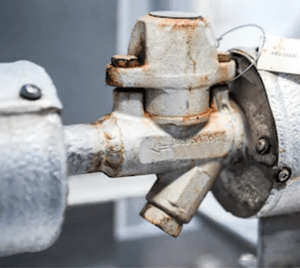

Крупный план конденсатоотводчика на объекте с ржавчиной на нем. Правильное обследование конденсатоотводчика начинается с подготовки. Группа по обследованию соберет список всех конденсатоотводчиков на объекте, упорядочив их по местоположению, обслуживанию и типам конденсатоотводчиков (термодинамические, поплавковые и термостатические, с перевернутым ведром и т. д.). Это послужит отправной точкой и поможет определить области, которые могут потребовать особого внимания. Просмотр исторических записей о техническом обслуживании и данных прошлых обследований может помочь выявить повторяющиеся проблемы и расставить приоритеты проблемных областей.

Если текущей карты или базы данных не существует, часть обследования заключается в том, чтобы найти и пометить каждую ловушку идентификационным номером для ведения учета. Эта предварительная работа гарантирует, что ни одна ловушка не будет упущена из виду, и помогает в последующем анализе результатов.

Процедура обследованияПроцедура обследования

Технические специалисты обычно следуют по маршруту через завод, гарантируя, что каждая ловушка обследована по одной. Для каждой ловушки они:

  • Определяют ловушку и ее метку. Обратите внимание на его тип и принцип работы (он циклически включается/выключается или модулируется)

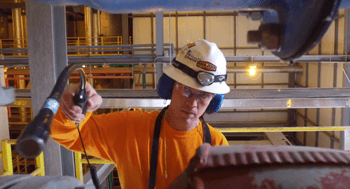

  • Используйте ультразвуковой зонд, чтобы послушать поток и одновременно измерить температуру.



  • Ультразвуковой детектор — портативное устройство (часто с наушниками и зондом), которое «слушает» высокочастотный звук потока пара. Хорошая, правильно работающая ловушка будет иметь отчетливые прерывистые звуки (для циклических ловушек) или устойчивый звук потока конденсата. Ловушка, выдувающая пар, имеет высокий, непрерывный шум. Ультразвуковое тестирование считается отраслевым стандартом для проверки ловушек из-за его точности в обнаружении даже небольших утечек.
  • Измерение температуры — обычно инфракрасный термометр или тепловизионная камера используются для проверки входных и выходных температур ловушки. Значительное падение температуры в ловушке может указывать на то, что она застряла в закрытом положении (холодный выход). Ловушка, застрявшая в открытом положении, может показывать аномально высокую температуру на выходе или видимые паровые шлейфы ниже по потоку. Многие ультразвуковые приборы также включают в себя ИК-датчик для измерения температуры. Температура сама по себе может быть обманчивой (например, конденсатоотводчик может быть горячим, но все еще протекать), поэтому ее используют в сочетании с ультразвуком для надежной диагностики.



  • Классифицируйте состояние конденсатоотводчиков как хорошее, протекающее или продуваемое, заблокированное/холодное или другие состояния, такие как перевернутое (неправильно установлено) или неисправное.
  • Если конденсатоотводчик выпускает пар, оцените скорость потери пара. Это можно сделать с помощью диагностических инструментов или диаграмм, которые соотносят размер отверстия и давление с массовым расходом пара. Затем потери преобразуются в годовые затраты на электроэнергию и даже эквивалент выбросов CO2.
  • Отметьте любые системные проблемы вокруг конденсатоотводчика (например, забитые фильтры, неправильная прокладка труб, отсутствие изоляции, доказательства гидроудара), чтобы можно было устранить эти сопутствующие факторы.
  • Хорошие отчеты выделят самых серьезных нарушителей — например, 10 самых продуваемых конденсатоотводчиков и их индивидуальные потери — чтобы техническое обслуживание могло в первую очередь отдать приоритет высокоценным исправлениям.

Лучшие отраслевые практики и рекомендации по обследованию пароконденсаторов

Ведущие организации и поставщики в области управления паровыми системами опубликовали лучшие практики, которые могут помочь предприятиям оптимизировать свои усилия по обследованию пароконденсаторов. Здесь мы приводим некоторые ключевые рекомендации со ссылками на экспертные источники:

  • Частота обследования: проводите обследования пароконденсаторов не реже одного раза в год на большинстве заводов. На предприятиях с высокой нагрузкой или критически важными процессами обследование может проводиться раз в полгода или ежеквартально. Министерство энергетики США предлагает проактивные программы для значительного сокращения потерь.
  • Используйте надлежащие методы тестирования: полагайтесь на ультразвуковые и температурные методы измерения, а не на чисто визуальные или слуховые догадки. Если ваша группа по техническому обслуживанию проводит обследования на месте, убедитесь, что у них есть качественный ультразвуковой течеискатель и они знают, как им пользоваться.
  • Обучите персонал или используйте экспертов: обследование пароконденсаторов может показаться простым, но интерпретация результатов может быть сложной в определенных ситуациях. Обучение важно, чтобы технические специалисты понимали различные типы ловушек и режимы отказов. Например, термостатические конденсатоотводчики ведут себя иначе, чем термодинамические, и неопытный человек может ошибочно принять нормальную цикличность за утечку и наоборот.
  • Управление данными: ведение хороших записей — это половина дела — вы хотите отслеживать историю каждого конденсатоотводчика (когда он последний раз проверялся, в каком состоянии он был, когда он последний раз заменялся и т. д.). Эти данные помогают в составлении бюджета и планировании (например, знание того, что вы заменили 50 конденсатоотводчиков в прошлом году, может подсказать, сколько запасных частей нужно иметь на складе).
  • Цели «лучшего в своем классе»: стремитесь к низкому уровню отказов конденсатоотводчиков в качестве своего ключевого показателя эффективности. Эксперты отрасли считают уровень отказов < 5% «лучшим в своем классе» показателем для популяции конденсатоотводчиков. Одна из организаций проанализировал сотни объектов и обнаружила, что только около 20% достигли уровня отказов ниже 5% (обычно те, у которых есть комплексные программы).

Исследования и примеры из реальной жизни

Результаты из реальной жизни подчеркивают ценность обследований конденсатоотводчиков для снижения потерь энергии, повышения эффективности и обоснования текущих инвестиций.

  • Университет Среднего Запада: обследование кампуса выявило 15% отказов конденсатоотводчиков, что эквивалентно более чем 220 000 долларов США ежегодных потерь пара. После замены вышедших из строя конденсатоотводчиков и проведения последующих мероприятий университет сэкономил дополнительно 120 000 долларов США за два года и сократил время запуска, продемонстрировав высокую окупаемость инвестиций и улучшенную производительность паровой системы.
  • Университет Нотр-Дам: первоначальное обследование показало 31,4% отказов и миллионы фунтов потерянного пара. После корректирующих действий этот показатель снизился до 15,7%, что сократило потери пара на 9,6 млн фунтов, сэкономив более 70 000 долларов США в год и исключив 3,4 млн фунтов выбросов CO₂.
  • Больничная система: обследование конденсатоотводчиков выявило вышедшие из строя конденсатоотводчики, вызывающие неравномерный нагрев и более высокое потребление энергии. Замены улучшили распределение пара, повысили комфорт пациентов и сэкономили десятки тысяч долларов, а также сократили расходы на химикаты для котлов за счет лучшего восстановления конденсата.

Эти примеры показывают, что упреждающее управление конденсатоотводчиками дает измеримые результаты в различных отраслях.

Мониторинг интеллектуальных конденсатоотводчиков против ручных обследований (тенденции автоматизации)

м

Традиционно обследования конденсатоотводчиков проводились вручную, когда техники осматривали каждый конденсатоотводчик по фиксированному графику. Этот метод является недорогим, не требует большого количества оборудования и эффективен при тщательном выполнении. Однако он оставляет промежутки между проверками, когда конденсатоотводчики могут выйти из строя и утечка пара может быть незамеченной, что приводит к потере энергии в течение месяцев. Ручные обследования также могут занимать много времени и подвержены человеческим ошибкам, особенно на крупных объектах.

Мониторинг интеллектуальных конденсатоотводчиков предлагает альтернативу в режиме реального времени. Используя датчики для измерения таких параметров, как температура и ультразвук, автоматизированные системы непрерывно отслеживают производительность конденсатоотводчиков и немедленно оповещают бригады по техническому обслуживанию о сбоях. Это снижает потери энергии, минимизирует ручной труд и может снизить потери пара ниже 1% — по сравнению с 20% на объектах без программы мониторинга.

Хотя автоматизированные системы требуют первоначальных инвестиций и настройки, они снижают долгосрочные требования к обслуживанию. Многие объекты теперь используют гибридный подход — развертывание датчиков на критических ловушках при продолжении периодических ручных обследований для остальных. Это уравновешивает стоимость и покрытие, обеспечивая своевременное действие на самых важных частях системы.

Типы обследований

Обследования пароуловителей могут проводиться с использованием различных методов, каждый из которых предлагает уникальную информацию о производительности ваших пароуловителей. Основные типы обследований включают визуальный осмотр, ультразвуковой контроль и тепловизионную съемку.

  • Визуальный осмотр включает в себя физический осмотр пароуловителей для выявления видимых признаков неисправности, таких как утечки, коррозия или неправильная установка. Хотя этот метод прост, он не обнаружит все проблемы, особенно те, которые не видны невооруженным глазом.
  • Ультразвуковой контроль использует высокочастотные звуковые волны для обнаружения утечек пара и других проблем. Технические специалисты используют портативные ультразвуковые детекторы для прослушивания отчетливых звуков потока пара. Этот метод обеспечивает более точную оценку производительности пароуловителя, поскольку он может обнаруживать даже небольшие утечки, которые могут быть пропущены во время визуального осмотра.
  • Тепловой контроль использует инфракрасную камеру или температурные пистолеты для обнаружения разницы температур в пароуловителях. Снимая тепловые изображения и показания температуры, технические специалисты могут определить ловушки, которые застряли в открытом или закрытом положении. Этот метод особенно полезен для выявления конденсатоотводчиков, которые не работают должным образом, но могут не показывать видимых признаков неисправности.

Выбор метода обследования зависит от конкретных потребностей объекта и целей программы управления конденсатоотводчиками. Часто для обеспечения всестороннего понимания популяции конденсатоотводчиков используется комбинация этих методов. Регулярные обследования являются неотъемлемой частью программы проактивного управления конденсатоотводчиками, помогая выявлять и решать проблемы до того, как они приведут к значительным потерям энергии.

Анализ результатов

Анализ результатов обследования конденсатоотводчиков необходим для выявления потерь энергии, выявления неисправных конденсатоотводчиков и повышения производительности системы. Анализ данных выявляет тенденции, общие точки отказа и области с высокими потерями, что позволяет проводить целенаправленное обслуживание.

Сравнение результатов с отраслевыми эталонами выявляет неэффективные зоны и помогает направлять улучшения в сторону лучших в своем классе показателей. Тщательный анализ также может выявить пробелы в обучении или поддержке в программе управления конденсатоотводчиками.

Внедрение рекомендаций

замена неисправных конденсатоотводчиков

Внедрение рекомендаций обследования конденсатоотводчиков необходимо для достижения экономии энергии и улучшения управления конденсатоотводчиками. Рекомендации должны быть расставлены по приоритетам на основе их потенциального влияния на экономию энергии и эффективность системы.

Разработайте план внедрения рекомендаций, включая временные рамки и бюджет. В этом плане должны быть изложены шаги, необходимые для решения выявленных проблем, таких как замена неисправных конденсатоотводчиков, ремонт или модификация существующих конденсатоотводчиков или установка новых конденсатоотводчиков.

Регулярное последующее наблюдение и мониторинг имеют решающее значение для обеспечения эффективности рекомендуемых изменений. Этот постоянный надзор помогает убедиться, что внедренные решения работают так, как задумано, и позволяет вносить коррективы по мере необходимости.

Реализация рекомендаций может также включать в себя обучение и поддержку команды управления конденсатоотводчиками. Обеспечение того, чтобы команда обладала навыками и знаниями, необходимыми для эффективного обслуживания и эксплуатации системы, имеет жизненно важное значение для долгосрочного успеха.

Действуя в соответствии с рекомендациями обследования конденсатоотводчиков, команда управления конденсатоотводчиками может помочь сократить потери энергии, повысить эффективность системы и добиться значительной экономии средств. Кроме того, решение таких проблем, как гидравлический удар и другие эксплуатационные проблемы, повышает безопасность и надежность.

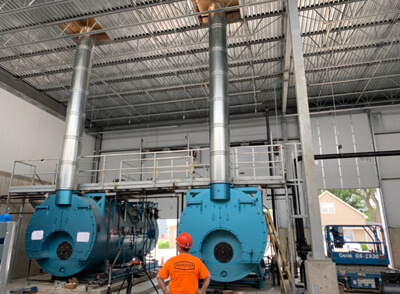

Технический специалист просматривает журналы котла во время осмотра котла. Ценность профессиональных услуг по обследованию конденсатоотводчиков.

В то время как некоторые предприятия пытаются проводить обследования конденсатоотводчиков собственными силами, использование профессиональных услуг, таких как наши, обеспечивает точные результаты, более быстрое выполнение и реальную экономию.

Аутсорсинг обследований также освобождает вашу команду для сосредоточения на основных задачах, пока занимаемся диагностикой, отчетностью и — при необходимости — ремонтом.

Это не кричаще, но важно

Обследования конденсатоотводчиков, возможно, не самый кричащий проект на промышленном предприятии, но, как мы показали, они являются одними из самых эффективных для энергоэффективности и надежности. Благодаря регулярным обследованиям инженеры и специалисты по техническому обслуживанию могут вернуть потерянный пар, значительно сэкономив расходы на топливо и сократив выбросы. Процесс включает методическую проверку каждого конденсатоотводчика с помощью правильных инструментов, и при правильном выполнении он многократно окупается. Ультразвуковой контроль считается отраслевым стандартом для тестирования конденсатоотводчиков из-за его точности в обнаружении даже небольших утечек. Лидеры отрасли от Министерства энергетики до специализированных фирм повторяют одно и то же сообщение: вам необходимо контролировать и обслуживать конденсатоотводчики для здоровой паровой системы.

Если вы проводите обследование самостоятельно, технические специалисты должны иметь соответствующий уровень подготовки и сертификации для точной интерпретации результатов обследования. Также убедитесь, что оборудование, используемое для обследования, произведено надежным производителем. Кроме того, учет параметров за пределами конденсатоотводчика, таких как состояние перепускного клапана, может улучшить управление конденсатоотводчиками. Исправные конденсатоотводчики имеют решающее значение для обеспечения эффективной работы в различных областях применения, от систем отопления до промышленных процессов.

Заключение

Внедряя регулярные обследования конденсатоотводчиков — и все чаще используя интеллектуальный мониторинг для получения информации в режиме реального времени — предприятия могут достичь лучших в своем классе показателей производительности, часто снижая показатели отказов конденсатоотводчиков до 5% или менее и сохраняя их. Преимущества каскадно переходят в более низкие эксплуатационные расходы, меньшее количество поломок, повышение безопасности и прогресс в достижении целей устойчивого развития. Между тем, привлечение профессиональных знаний и современных технологий может усилить эти выгоды, гарантируя, что ни одна ловушка не останется без внимания.

Для руководителей предприятий и групп по техническому обслуживанию в США и за их пределами вывод очевиден: обследование конденсатоотводчиков — это не расходы, а инвестиции, которые приносят быструю отдачу и постоянные дивиденды. Хорошо управляемая паровая система обеспечивает безопасность и эксплуатационную эффективность в промышленных условиях. Если ваша паровая система давно не проходила обследование конденсатоотводчиков, сейчас самое время запланировать его. Котел будет сжигать топливо независимо от того, работают ваши конденсатоотводчики или нет; проактивный подход гарантирует, что энергия будет использоваться продуктивно для вашего процесса, а не тратиться впустую. В эпоху эффективности и углеродного сознания, что-то столь скромное, как обследование конденсатоотводчика, оказывается умным, стратегическим шагом, который ни одно предприятие с интенсивным использованием пара не должно упускать из виду. Ваша прибыль — и ваши котлы — будут вам за это благодарны.
