Частухин — Тепловой расчет промышленных парогенераторов
Целью конструктивного расчета является разработка проекта нового парогенератора на заданные производительность, параметры пара и топливо.
Поверочный расчет выполняют для существующего парогенератора. По имеющимся конструктивным характеристикам при заданных нагрузке к топливе определяют температуры воды, пара, воздуха и продуктов сгорания на границах между поверхностями нагрева, к. п. д. агрегата, расход топлива. В результате поверочного расчета получают исходные данные, необходимые для выбора вспомогательного оборудования и выполнения гидравлических, аэродинамических и прочностных расчетов.
В пособии излагается методика поверочного теплового расчета, парогенератора и конструктивного расчета его отдельных элементов. Если условия задания мало отличаются от условий, на которые рассчитан типовой парогенератор. то общая компоновка и основные узлы типового парогенератора сохраняются. В этом случае поверочным расчетом определяют технические показатели агрегата при работе с заданными условиями и при необходимости намечают мероприятия по реконструкции его отдельных участков. Содержание реконструкции определяется конструктивным расчетом участков, подлежащих реконструкции.
При разработке проекта реконструкция парогенератора, например в связи с увеличением его паропроизводительности, изменением параметров пара или с переводам на другое топливо, может потребоваться изменение целого ряда элементов агрегата. Однако основные части парогенератора к его общая компоновка, как правило, сохраняются, а реконструкцию тех элементов, которые необходимо изменить, выполняют так, чтобы по возможности сохранялись основные узлы и детали типового парогенератора. В этом случае проводят поверочный расчет тех элементов, которые не изменяются, и конструктивный — реконструируемых элементов.
Курсовой проект «Тепловой расчет промышленных парогенераторов» состоит из пояснительной записки с тепловым расчетом агрегата, компоновочных чертежей парогенератора и некоторых отдельных его узлов, выполняемых по заданию руководителя.

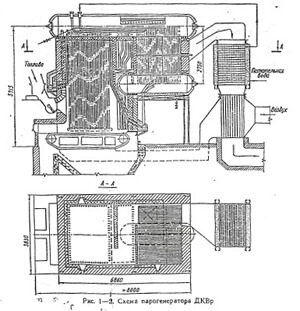

В начале записки должна быть помещена кратная техническая характеристика парогенератора с описанием циркуляционной системы и сепарационных устройств. Топка, перегреватель, экономайзер и воздухоподогреватель описываются кратко по ходу расчета.
Тепловой расчет промышленных парогенераторов выполняется методом последовательного проведения расчетных операций с пояснениями производимых действий. Расчетные формулы сначала записываются в общем виде, затем подставляются числовые значения всех входящих в них величин, после чего приводится окончательный результат вычисления.
При выполнении теплового расчета значения ряда величии. например коэффициентов избытка воздуха с топке к газоходах, коэффициентов тепловой эффективности и использования конвективных поверхностей и других, принимаются ориентировочные, с тремя-четырьмя значащими цифрами. Поэтому стремиться к повышению точности расчета введением пяти- или шестизначных величии, даже если они получены в результате сложения большой величины с» малой, нецелесообразно. Полученные величины следует округлять.
