В таблице 1.2 приведены основные размеры и характеристики теплообменников типа ПВМР. Для изготовления поверхности теплообмена использованы трубки диаметром 16×1 либо 19×1 мм (по специальному заказу – диаметром 22×1 мм) из латуни, нержавеющей стали или сплава МНЖ—5—1. На рабочее давление 10 кгс/см2 (1,0 МПа) подогреватели выпускаются с плоскими, а на давление 16 кгс/см2 (1,6 МПа) — с эллиптическими (рис.1.4) днищами 1,5.

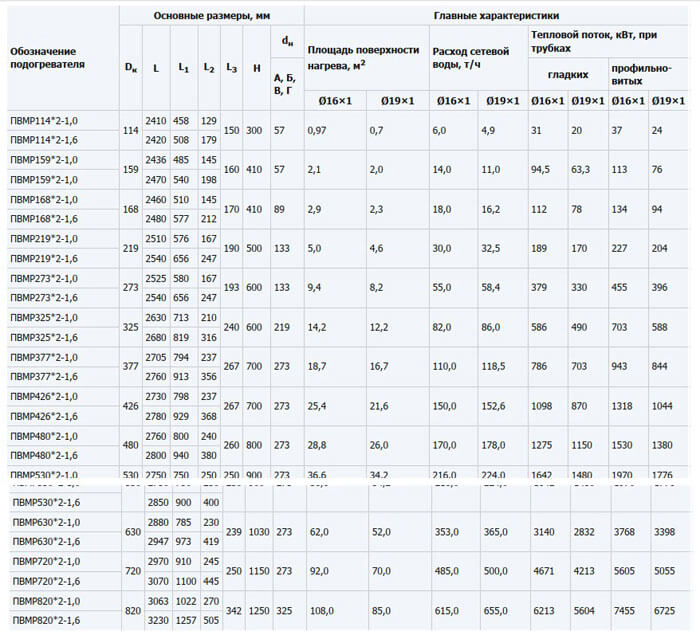

Таблица 1.2 Основные размеры и характеристики теплообменников типа ПВМР
Пояснения к табл. 1.2: 1. Последнее число в обозначении подогревателей означает давление среды в МПа. 2. Характеристики даны для подогревателей с гладкими трубками Ø16х1 и Ø19х1 мм из латуни. 3. Тепловой поток определен при номинальном расходе сетевой воды и разности начальных температур сред 15 ºС. 4. Гидравлическое сопротивление трубного пучка для всех подогревателей при чистых гладких трубках не более 0,015 МПа. 5.
При применении в пучке профильно-витых труб приведенные в таблице величины тепловых потоков увеличиваются на 20%, а гидравлическое сопротивление – в 1,5 раза. 6. При применении плоских донышек размер «L» в зависимости от типоразмера уменьшается примерно на величину от 100 до 150 мм. 7. Поверхность теплообмена определена по наружному диаметру труб. 8. 8. При применении труб из нержавеющей стали величины тепловых потоков должны быть снижены на 8-10%.
