ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ
Характерной особенностью пластинчатых теплообменников является наличие параллельных пластин (не считая специальных пластин для предотвращения деформации канала под действием внешнего давления), которые образуют систему параллельных каналов. Один теплоноситель протекает через одну систему каналов, а другой — через другую. К этому типу теплообменников относятся пластинчато-рамный или пакетно-пластинчатый теплообменник.
Теплообменник пластинчато—рамного типа показан на рис. 1.6. Он состоит из ряда параллельных пластин, удерживаемых вместе в раме, в которой для предотвращения утечек имеются прокладки, сжимаемые между пластинами.

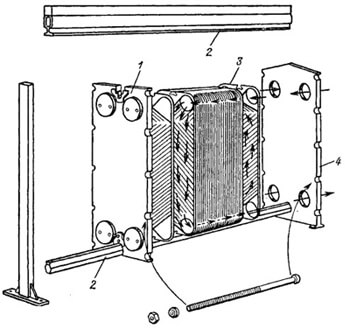

Рис. 1.6. Теплообменник пластинчато-рамного типа: 1 — подвижная крышка; 2 — несущая балка; 3 — пакет пластин; 4 — фиксирующая крышка.
Уплотненные отверстия в пластинах образуют каналы, в которых теплоноситель может перетекать из зазора между одной парой пластин в зазор между их другой парой. Также организовано движение каждого из теплоносителей в пространстве между каждой парой пластин. Конструктивно все оформляется так, чтобы каждая из теплопередающих пластин омывалась с одной стороны греющим, а с другой стороны — нагреваемым теплоносителем.
Пластины обычно имеют толщину порядка 0,5—1 мм. Поэтому, чтобы выдержать рабочее давление, они должны иметь много точек контакта друг с другом. С этой целью чаще всего используются гофрированные в виде елочки металлические листы. Два таких листа с взаимно противоположной ориентацией гофра устанавливаются по обе стороны пластины. Опорные точки получаются в местах пересечения гофров. Многократное сжатие, расширение и изменение направления потока приводят к его сильной турбулизации и, как следствие, к высокой интенсивности теплоотдачи, большим перепадам давления и касательным напряжениям. Это, в конечном счете, способствует уменьшению отложений на поверхностях пластин.
Пластинчатые теплообменники компактны и отличаются небольшой массой поверхности теплообмена, и поэтому они широко используются в областях промышленности, где существенны ограничения по габаритам и по массе. Пластины могут быть изготовлены, как правило, из любого металла (хотя пластины из низкоуглеродистой стали почти никогда не применяются, потому что в этом случае пластинчатые теплообменники неконкурентоспособны по сравнению с кожухотрубными). Рабочие давления и температуры ограничены сравнительно низкими значениями из-за материалов уплотнений и особенностей конструкции.
Пластинчатые теплообменники обычно используются для теплопередачи между двумя потоками жидкости. Даже вязкие жидкости можно прокачивать по извилистым проходам в турбулентном режиме при низких числах Рейнольдса. Изредка пластинчатые теплообменники используются как конденсаторы для умеренно плотных паров (например, паров аммиака) или как испарители. Они получили распространение в пищевой промышленности, потому что легко разбираются для чистки и стерилизации.
