Для решения этой проблемы найдено техническое решение, которое исследовано применительно к широте города Омска начиная с 23 апреля ( = 10⁰), когда Солнце стоит строго на востоке (рисунок 9).

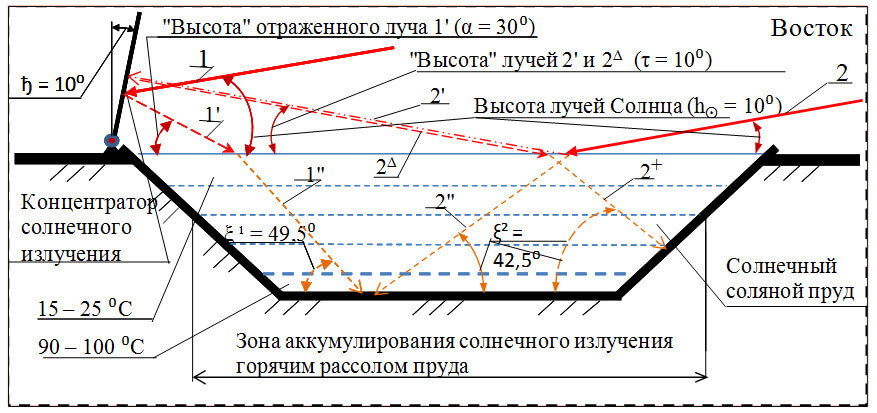

1 – солнечный луч; 1′, 1″ – направления движения солнечного луча 1 после отражения от концентратора и после вхождения в воду; 2 – солнечный луч; 2′, 2″, 2Δ,2+ – направления движения солнечного луча 2 после отражения от водной поверхности пруда, концентратора и после вхождения в воду; – угол наклона прямых солнечных лучей (высота Солнца); – угол наклона отраженных солнечных лучей (высота «отраженного» Солнца); ђ – угол наклона концентратора солнечной энергии; ξ – угол вхождения солнечных лучей в воду.
Рисунок 9.1 – Схема концентрации солнечного излучения в солнечный соляной пруд летним утром за счет изменения наклона концентратора солнечной энергии (схема направлений движений солнечных лучей, поступающих в солнечный пруд).
При высоте Солнца 10⁰ и угле наклона концентратора солнечного излучения 10⁰ высота «отраженного» Солнца будет равна 30⁰.
Как видно из рисунка 1 наклон концентратора увеличивает «высоту» отраженного луча 1′ с 10 до 30⁰, угол ξ¹ становится равным 49,5⁰ (для луча 2 ξ² равно 42,5⁰), а значит водная (оптическая) масса изменяется с 1,48 до 1,32.
Отраженные солнечные лучи вступают в воду уже под углом, уменьшающим отражение солнечного излучения водной поверхностью и поглощение солнечного излучения на пути к слою горячего рассола. Поскольку доля от концентрации луча 2′ значительна только при очень малых высотах Солнца, здесь её не рассматриваем. Наклон концентратора солнечной энергии при малых высотах Солнца позволяет главное — использовать всю высоту концентратора для увеличения поступления солнечного излучения в пруд в наиболее проблемные утренние и вечерние часы. Использование отраженного прямого солнечного излучения является мощным инструментом аккумулирования прудом солнечной теплоты. Коэффициент концентрации солнечного излучения в пруд может составить 5,0 при высоте Солнца 10⁰. При высоте Солнца 15⁰ он составляет — 3,3, и 2,6 — при 19⁰, уменьшаясь с увеличением высоты Солнца. Важнейшим фактором в пользу такой схемы концентрации солнечной энергии является то, что в сутках полдень один, а утро и вечер это два временных периода. В летний период в России продолжительность дня 16 – 17 часов, против 12 – 13 часов на экваторе и в тропиках. Концентратор будет отражать дополнительно в акваторию пруда и рассеянное солнечное излучение, которое утром и вечером имеет наибольшую интенсивность с той стороны небосвода, где в это время находится Солнце.
Исходя из результатов исследования, разработана, конструктивная схема концентратора солнечной энергии (рис. 10), которая будет также актуальна утром и вечером и для низких широт (экватор, тропики)

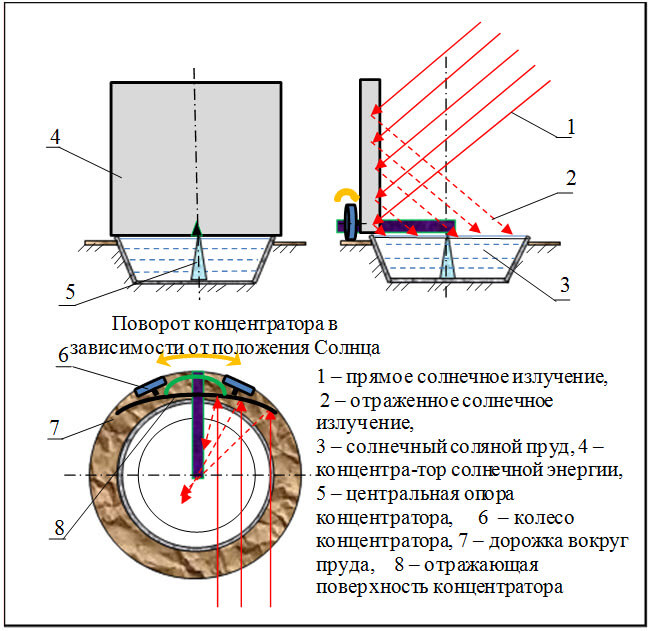

Рисунок 10 – Конструктивная схема концентрирования солнечной энергии в солнечный соляной пруд концентратором солнечной энергии за счет слежения за движением Солнца по небосводу.
