ГЕЛИОВОДОМЕТ — водонасосная станция, водомёт (преобразователь тепловой энергии, двигатель Стирлинга) которой работает от разности температур между двумя искусственно созданными аккумуляторами теплоты и холода, которыми служат солнечный соляной пруд и котлован со льдом (рисунок 19).

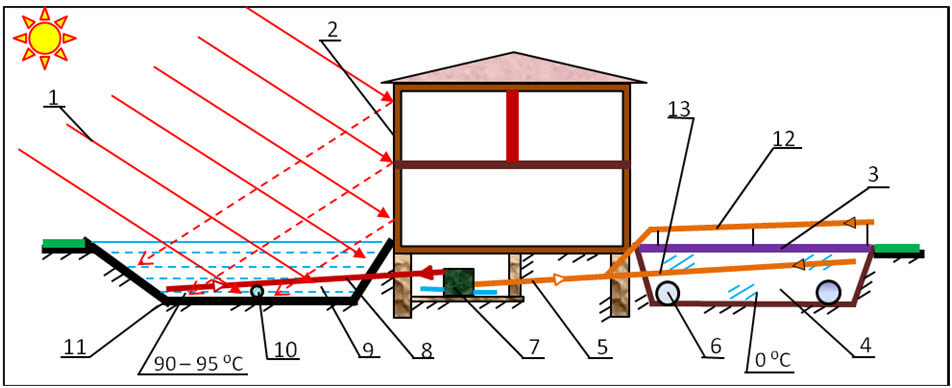

Рисунок 19 – Конструктивная схема гелиоводомёта
1 – солнечное излучение; 2 – концентратор солнечного излучения; 3 – покрытие теплоизоляционное; 4 – котлован, заполненный льдом; 5, 8 – тепловая гравитационная труба (термосифон); 6 – воздуховод; 7 – водомёт (двигатель Стирлинга с водяным насосом); 9 – солнечный соляной пруд; 10 – водопровод; 11 – грунт; 12 – охлаждаемая часть тепловой гравитационной трубы 5, размещенная на воздухе — ограждение котлована 4 по периметру; 13 – охлаждаемая часть тепловой трубы 5, расположенная во льду/воде котлована 4.
Подробное описание установки солнечного водоснабжения см proektant.ua/content/139.html;
ГЕЛИОЭЛЕКТРОСТАЦИЯ — тепловой двигатель которой работает от разности температур между двумя искусственно созданными аккумуляторами теплоты и холода, которыми служат солнечный соляной пруд и котлован со льдом (рисунок 20).
Рисунок 20 – Конструктивная схема гелиоэлектростанции
1 – солнечное излучение; 2 – концентратор солнечного излучения; 3 – покрытие теплоизоляционное; 4 – котлован, заполненный льдом; 5, 8 – тепловая гравитационная труба (термосифон); 6 – воздуховод; 7 – электростанция; 9 – солнечный соляной пруд; 10 – водопровод; 11 – грунт; 12 – охлаждаемая часть тепловой гравитационной трубы 5, размещенная на воздухе — ограждение котлована по периметру; 13 – охлаждаемая часть тепловой гравитационной трубы 5, размещенная во льду/воде котлована 4.
Подробное описание гелиоэлектростанции см. proektant.kz/content/127.html;
