Рядом ученых-практиков Германии проблемы теплоснабжения децентрализованных поселений предлагается решать с помощью возведения зданий с нулевым потреблением энергии (энергопассивные дома).
Термин «Энергопассивный дом» относится к строительным стандартам. Эти стандарты могут быть выполнены с использованием различных технологий, конструкций и материалов. Энергопассивные дома имеют близкое к нулю потребление внешнего тепла, т.к. для обеспечения комфортной температуры в течение отопительного сезона достаточно поступления солнечной радиации через окна, а также теплового излучения от бытовых приборов и людей (Однако поступление тепла от приборов связано с использованием электроэнергии, а при её производстве по конденсатному циклу (когда для энергопассивных домов тепловая энергия не нужна) будет происходить рассеивание тепла (до 60 % от полученного при сжигании топлива) через градирни. В связи с этим остается открытым вопрос — куда относить эти потери тепла? Логично «сброс» тепла, осуществляемый в градирнях, относить на баланс таких энергопассивных домов).
При значительной инсоляции зимой, автономная система электро- и теплоснабжения таких частных домов состоит, как правило, из фотоэлектрических преобразователей и солнечных нагревателей, расположенных на крыше, но они могут быть применены не везде.
У каждого региона, а тем более страны есть свои приоритеты в сфере энергетики — отвечающие нуждам промышленности и укладу жизни.
Предлагаемая система холодотеплоснабжения (рисунки 21, 22), как никакая другая учитывает климатические условия средней полосы России и юга. Принципиально не отличаясь от ранее описанных систем [Осадчий Г.Б. Нетрадиционные варианты хладотеплоснабжения зданий // Технология машиностроения. 2004. № 1. С. 50 – 54 и Осадчий Г.Б. Солнечная энергия, её производные и технологии их использования (Введение в энергетику ВИЭ). Омск: ИПК Макшеевой Е.А., 2010. 572 с], она конкретизирована в деталях и содержит основные данные по выполненному экономическому расчету, с учетом экологического фактора.

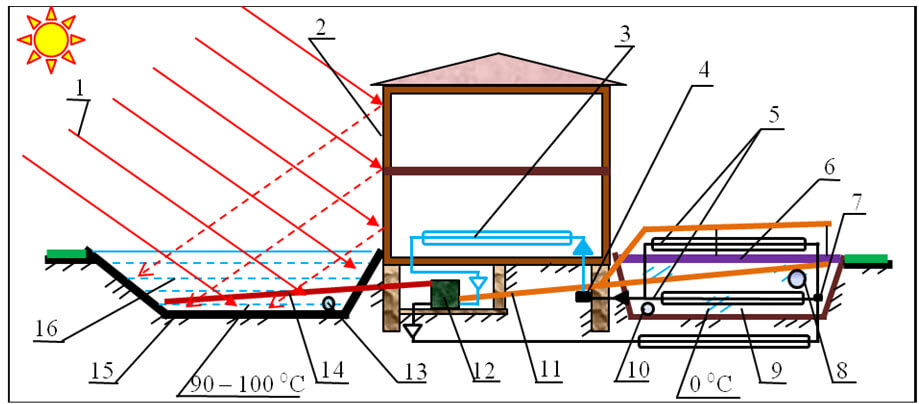

Рисунок 21 – Схема системы среднетемпературного холодоснабжения (гелиохолодильника)
1 – солнечное излучение; 2 – концентратор солнечного излучения; 3 – испаритель холодильника; 4 – дроссель, 5 – конденсатор холодильника;
6 – теплоизоляционное покрытие; 7 – регулятор потока пара хладагента; 8 – воздуховод; 9 – котлован со льдом; 10 – маслопровод;
11, 14 – тепловые гравитационные трубы (термосифоны); 12 – хладомёт (двигатель Стирлинга с компрессором);
13 – водопровод; 15 – грунт; 16 – солнечный соляной пруд
Принцип работы системы солнечного холодоснабжения (гелиохолодильника), обеспечивающей поддержание летом соответствующей температуры в холодильной камере отдельно стоящего здания, состоит в следующем. Теплота солнечного излучения 1 (рисунок 21), аккумулируемая солнечным прудом 16, по тепловой трубе (термосифону) 14 подается к хладомёту 12 (двигателю Стирлинга с компрессором), где в термодинамических циклах преобразуется в поток хладагента. Неиспользованная в термодинамических циклах хладомёта теплота по тепловой трубе 11 отводится в котлован 9, заполненный льдом, вызывая его таяние, или рассеивается в окружающее пространство. Концентратор 2 обеспечивают увеличение поступления солнечной энергии в пруд. А теплоизоляционное покрытие 6 предотвращает таяние льда котлована 9 от наружного воздуха.
Система предназначена для охлаждения замкнутых объемов посредством циркуляции хладагента по рабочему контуру холодильника: конденсатор 5 – дроссель 4 – испаритель 3. В испарителе 3 происходит парообразование низкокипящего рабочего тела – хладагента. Образующийся пар хладагента сжимается в хладомёте (компрессоре) с повышением температуры (зависит от степени сжатия) и затем поступает в конденсатор, где конденсируется, отдавая теплоту фазового перехода хладагента в котлован со льдом или в окружающее пространство (воздух). Образующийся при этом жидкий хладагент подается в дроссель 4; за ним давление понижается, и хладагент поступает в испаритель 3. Цикл повторяется.
Теплота, забираемая из помещений будет или аккумулироваться котлованом 9 посредством части конденсатора 5, расположенной в котловане 9 и под ним, что обеспечивает наиболее полное аккумулирование низкопотенциальной теплоты для использования её в будущем (зимой), или часть теплоты может рассеиваться в окружающую среду через его (конденсатора 5) верхнюю наружную часть, расположенную на открытом воздухе. Выбор режима работы определяется положением заслонок в регуляторе потока 7, в зависимости от температуры окружающего воздуха (день — ночь, весна — осень) и состояния котлована — температуры в нем. А также от объема котлована, количества теплоты, которую, он может принять. Преобладающее, естественное направление потока пара хладагента при открытом регуляторе потока 7 в конденсаторе 5 определяется тем, какая из его частей; расположенная в котловане или на открытом воздухе имеет более низкую температуру. Температурой частей конденсатора определяется скорость конденсации в них пара хладагента, а значит и понижение в них давления. Часть конденсатора 5, расположенная над котлованом летом будет иметь наименьшую температуру с 23 до 5 ч, когда разность дневных и ночных температур для средней полосы России составляет 11 – 16 ⁰С (на Северном Кавказе, Нижнем Поволжье и юге Дальнего Востока она ещё больше). Такое разветвление конденсатора очень актуально, т.к. как показывают исследования, у нас нарастает изменчивость погоды — изменчивость температуры и всех сопутствующих элементов. Изменчивость суточная, годовая — какая угодно.
Вода (воздух), проходящая по водопроводу (воздуховоду) 13, нагревается до 50 – 90 ⁰С (в зависимости от скорости движения) удовлетворяя потребности в горячей воде (воздухе) в течение всего лета, до глубокой осени. Кондиционирование помещений можно осуществлять охлажденным до 5 – 8 ⁰С воздухом, поступающим в помещения через воздуховод 8, расположенный во льду котлована. Охлаждение помещений можно осуществлять также за счет циркуляции масла; маслопровод 10 — охлаждаемое помещение.
К осени температура талой воды в котловане поднимается до 10 ⁰С.
