Гелиопечь может быть частью теплового оборудования летнего кафе, рисунок 15.

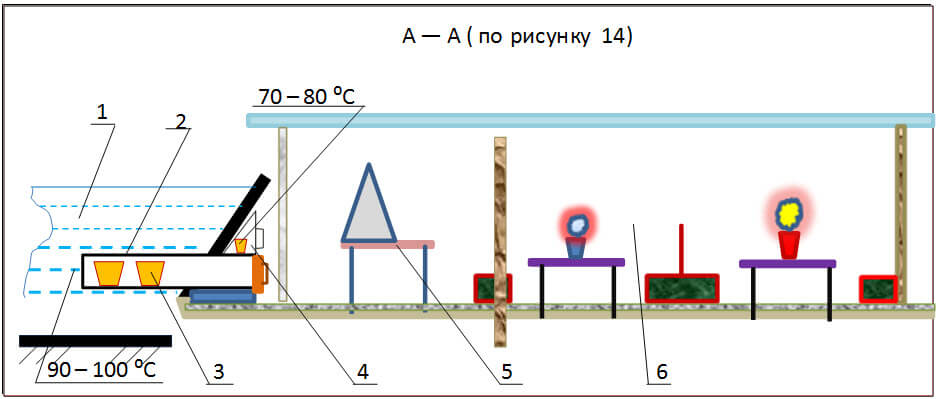

Рисунок 15 (разрез по А — А рисунка 14)– Схема летнего кафе

Рисунок 15 (разрез по А — А рисунка 14)– Схема летнего кафе

1 – солнечный соляной пруд, 2 – корпус (обечайка) печи, 3 – котел, 4 – мармит, 5 – стол раздачи, 6 – помещение приема пищи летнего кафе (летней столовой детского оздоровительного лагеря, ресторанчика с гелиобаней)

Подробное описание гелиопечи см. .proektant.ua/content/41.html

ГЕЛИОБАНЯ — сооружение, парная которого нагревается за счет теплоты придонного слоя искусственно созданного аккумулятора теплоты, солнечного соляного пруда (рисунок 16)

Рисунок 15 (разрез по А — А рисунка 14)– Схема летнего кафе

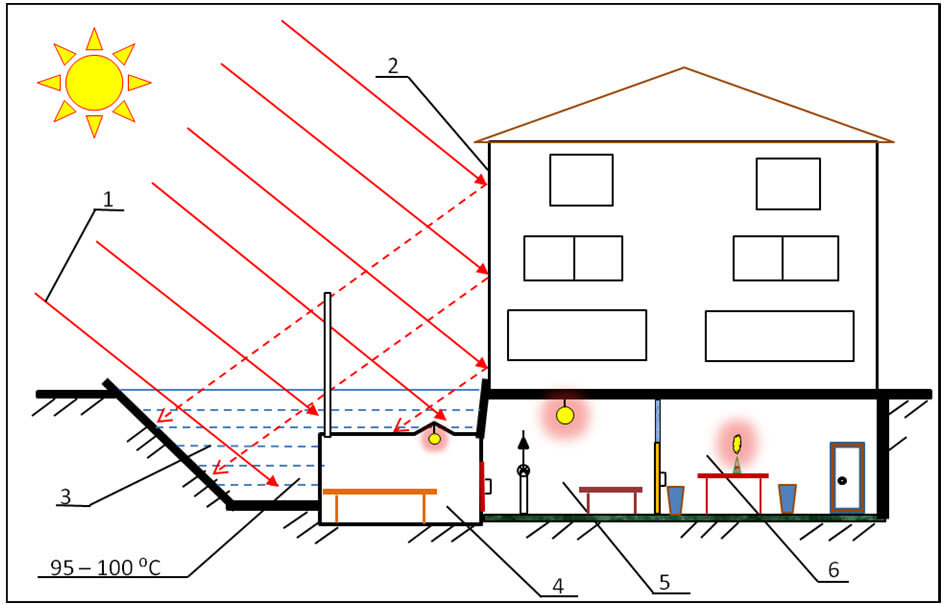

Рисунок 16 – Схема гелиобани

1 – солнечное излучение, 2– концентратор солнечного излучения, 3 – солнечный соляной пруд, 4 – парная, 5 – банное отделение, 6 – комната отдыха

Подробное описание солнечной бани и её технико-экономические характеристики (2007 года) см. proektant.ru/content/2495.html;

ГЕЛИОБИОГАЗОВАЯ УСТАНОВКА — установка, корпус биореактора которой подогревается теплотой придонного слоя искусственно созданного аккумулятора теплоты, солнечного соляного пруда (рисунки 17 и 18)

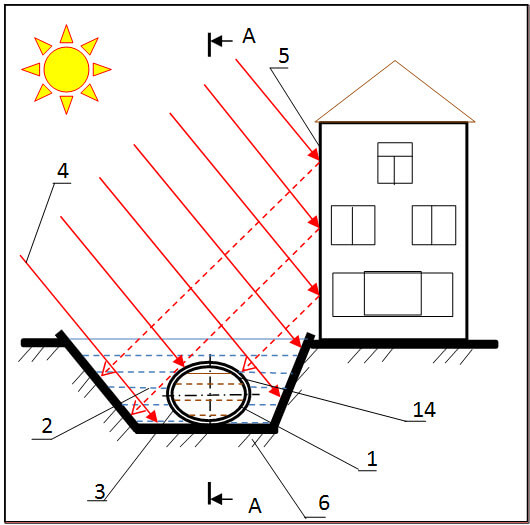

Рисунок 17 – Схема гелиометантенк-реактора биогазовой

Рисунок 17 – Схема гелиометантенк-реактора биогазовой

1 – метантенк-реактор, 2 – солнечный соляной пруд, 3 – корпус теплового коллектора, 4 – солнечное излучение, 5 – концентратор солнечного излучения, 6 – грунт, 14 – зазор между корпусом теплового коллектора 3 и метантенк-реактором 1.

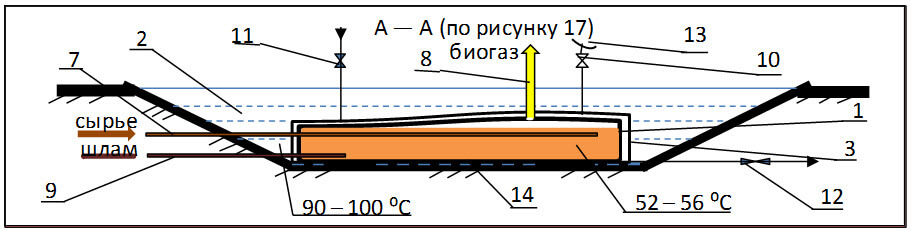

Рисунок 18 – Разрез по А — А рисунка 17

Рисунок 18 – Разрез по А — А рисунка 17

1 – метантенк-реактор, 2 – солнечный соляной пруд, 3 – корпус теплового коллектора, 7 – трубопровод подачи сырья в реактор, 8 – трубопровод отвода биогаза из реактора, 9 – трубопровод отвода шлама из реактора, 10, 11, 12 – вентиль запорный, 13 – заборник воздуха из атмосферы, 14 – зазор между корпусом теплового коллектора 3 и корпусом метантенк-реактора 1.

Подробное описание индивидуальной биогазовой установки см. proektant.ua/content/42.html;
