Актуальность разработки системы холодоснабжения связана и с существующим прогнозом изменений климата России до 2015 г. В среднем за 10 лет наши климатологи ожидают повышение температуры на 0,6 ⁰С, и уменьшение количества осадков. В связи с этим появятся проблемы с водностью рек. Это скажется на работе ГЭС. В летнее время участятся опасные для здоровья крупные волны тепла. А это в свою очередь повлияет на работу учреждений социальной сферы и медицины.
Как видим при производстве холода и теплоты данная система имеет минимальное количество технологических переделов.
Система среднетемпературного холодоснабжения на зиму может быть преобразована в систему теплоснабжения согласно рисунку 22.

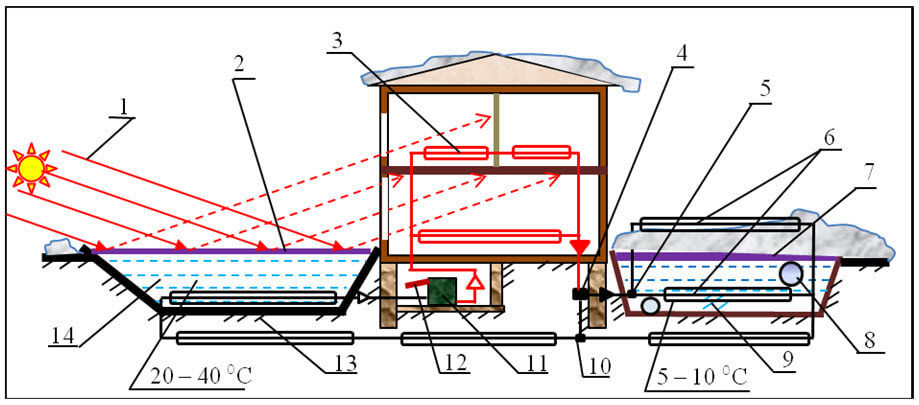

Рисунок 22 – Схема системы теплоснабжения (теплоприводного теплового насоса — ТНТП)
1 – солнечное излучение; 2, 7 – теплоизоляционное покрытие; 3 – конденсатор теплового насоса; 4 – дроссель; 5, 10 – регулятор потока хладагента;
6 – испаритель теплового насоса; 8 – воздуховод; 9 – котлован с талой водой; 11 – хладомёт (двигатель Стирлинга с компрессором);
12 – тепловая гравитационная труба (термосифон); 13 –грунт; 14 – солнечный соляной пруд
Принцип работы системы теплоснабжения, обеспечивающей зимой поддержание соответствующей температуры в помещениях отдельно стоящего здания, происходит следующим образом. Хладомёт 11 (двигатель Стирлинга с компрессором) обеспечивает обогрев помещений посредством циркуляции хладагента по рабочему контуру ТНТП: конденсатор 3 – дроссель 4 – испаритель 6. Хладомёт 11 работает от энергии сгорания биометана, обогревающего укороченную тепловую трубу 12 (конструкция топок-форсунок условно не показана), или другого источника. В качестве органического топлива для обогрева тепловой трубы 12 может быть использован торф, высушенный летом с использованием солнечной энергии.
В испарителе 6 за счет тепловой энергии воды 9 происходит парообразование хладагента, пар далее подогревается от теплоты грунтов, расположенных под котлованом, зданием и под прудом (13) и рассола пруда 14. Подогретый пар сжимается в компрессоре с повышением температуры, затем горячий пар хладагента поступает в конденсатор 3, где он, вначале частично охлаждается, затем конденсируясь, отдает теплоту фазового перехода на обогрев помещений. Конденсат хладагента поступает в дроссель 4, где его давление понижается, а затем – в испаритель 6. Цикл повторяется.
Перед дросселем 4 конденсат хладагента может переохлаждаться за счет поступающего в здание холодного воздуха или воды.
После дросселя 4 теплота на испарение хладагента в испарителе 6 может забираться как из котлована, так и из окружающего воздуха, соответственно через части испарителя 6, расположенные в котловане или над котлованом 9. Это зависит от положения заслонок регулятора потока 5 хладагента. При движении испаряющегося жидкого хладагента по части испарителя, расположенной в котловане обеспечивается быстрое охлаждение воды котлована и образование в нем льда — аккумулирование холода для использования летом. При движении испаряющегося хладагента по части испарителя, расположенной над котлованом (осенью, в оттепели, теплым зимним днем или когда колебания температуры напоминают «пилу») экономится низкопотенциальная теплота котлована для морозного периода. Выбор режима работы определяется положением заслонок в регуляторе потока 5 в зависимости от температуры окружающего воздуха (день — ночь, осень — весна) и состояния котлована — температуры в нем. А также от объема воды в котловане, количества теплоты, которую она может отдать. Преобладающее, естественное направление потока жидкого хладагента при открытом регуляторе потока 5 в конденсаторе 6 определяется тем, какая из его частей; расположенная в котловане или на открытом воздухе имеет более высокую температуру. Температурой этих частей испарителя определяется скорость испарения в них хладагента, а значит и повышение давления. Осенью прохладная вода в котловане может быть подогрета, если воздух из здания удалять через воздуховод 8 или заменена на теплую воду, с температурой до 20 – 25 ⁰С. Подогрев воды в котловане можно осуществить за счет её циркуляции через плоский солнечный коллектор в период «бабьего лета».
Конденсатор 3, его наружные поверхности будут иметь температуру не более 60 – 65 ⁰С, что само по себе хорошо с экологической точки зрения, поскольку в жилых помещениях необходимо ограничивать температуру поверхности отопительных приборов. Это требование обусловлено явлением разложения и сухой возгонки органической пыли, сопровождающимся выделением вредных веществ, в частности окиси углерода. Разложение пыли начинается при температуре 65 – 70 ⁰С и интенсивно протекает на поверхности, имеющей температуру более 80 ⁰С.
Кода на улице тепло тогда потребность в отоплении уменьшается; так что пониженная теплопередача (теплоотдача) уличный воздух — наружный испаритель будет обеспечивать меньший (для исключения перетопа) забор теплоты из атмосферы. Так зима 2006-2007 гг. на юге Сибири была экстремально теплая. Она пришла на 2 – 3 декады позже обычных сроков. Средняя температура декабря была минус 6 ⁰С, а средняя температура января минус 9 ⁰С (вместо среднегодовой минус 19 – 20 ⁰С). Практически зимы как таковой на юге Сибири не было. Жили в условиях предзимья. За всю зиму было всего два холодных периода: третьи декады ноября и февраля. Все остальные периоды были экстремально теплыми. В конце января наступила оттепель. Температура поднялась до + 6 и + 12 ⁰С. А вот зима 2005-2006 гг. была необычно морозная.
В процессе работы ТНТП (системы) температура воды в котловане понижается, образуется лед (котлован «готовится» к приему теплоты летом), может замерзнуть и грунт под котлованом. Заметно снижается температура грунта 13 и рассола пруда 14, обеспечивая обогрев помещений аккумулированной солнечной энергий и сбросным теплом системы работавшей летом в режиме солнечной холодильной установки.
